产品介绍
乐都LG0290A GPRS DTU数据传输模块是一款RS232/RS485转GPRS通信模块，使用本模块可以轻松的实现串口到网络的双向数据透明传输。
技术参数
| 参数 | 值 |
| 输入电压 | DC9~24V |
| 平均功耗 | 0.22W~0.36W，最大3W |
| 工作环境 | -10℃~85℃ |
| 存储温度 | -20℃~70℃ |
| 外形尺寸 | 83mm×71mm×27mm |
| 发送模式 | 透明传输或指令格式 |
| 数据接口 | RS232、RS485 |
| 波特率范围 |
2400/4800/9600/14400/19200/28800/33600/ 38400/57600/115200/230400/460800/921600 |
| 最大发射功率 | GLM900 class4（2W），DCS1800 class1（1W） |
| 工作频段 | GLM850/900,DCS1800/1900,全球通用 |

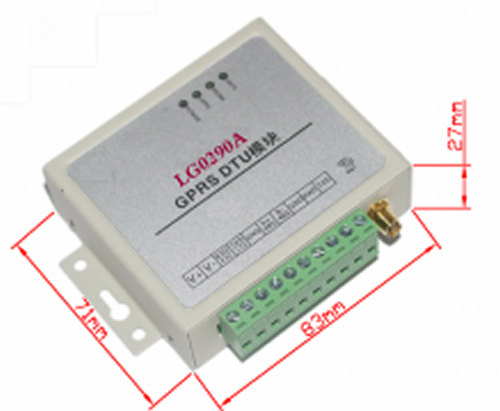

产品照片
接口说明
| 序号 | 名称 | 说明 |
| 1 | V+ | 电源正极，DC9~24V |
| 2 | V- | 电源负极，DC9~24V |
| 3 | RX_232 | RS232通讯接口RX |
| 4 | TX_232 | RS232通讯接口TX |
| 5 | GND | 地线 |
| 6 | 485_A | RS485通讯接口A |
| 7 | 485_B | RS485通讯接口B |
| 8 | GND | 地线 |
| 9 | RXD | 烧录串口RX（不可通讯） |
| 10 | TXD |
烧录串口TX（不可通讯） |
指示灯通讯
| 序号 | 名称 | 说明 |
| 1 | POWER | 供电是否正常。亮表示正常；灭：表示不正常 |
| 2 | GPRS | SIM卡是否接入网络。亮表示已接入；灭表示未接入 |
| 3 | WORK | 模块是否正常工作。闪烁表示已正常工作；灭表示未正常工作 |
| 4 | DATA | 是否有数据传输。闪烁表示有数据传输；灭表示没有数据传输 |
内部按钮功能
| 名称 | 说明 |
| RESET | 模块复位重启 |
| RELOAD | 按下1s恢复默认设置，按下3s以上恢复出厂设置 |
