产品介绍
LR1010温湿度记录仪,可以按照设定时间的间隔定时采集记录数据，并可将采集的数据通过RS485接口传送给计算机进行处理、分析。设备采用低功耗技术设计，采用大容量锂电池供电，体积小巧，整机功耗小，精度高。
技术参数
| 参数 | LR1010温湿度记录仪 |
| 支持传感器 | 内置SHT10\SHT11\SHT71\SHT75传感器 |
| 测温范围 | -40℃~+85℃ |
| 测温精度 | ±0.5℃ |
| 测湿精度 | ±4.5 %RH(@25℃时) |
| 显示分辩率 | 0.01℃ |
| 波特率 | 9600 |
| 通讯端口 | RS485 (MODBUS-RTU协议) |
| 存储容量 | 65535字节 |
| 供电电源 | 3.7V、3000MA 可充锂电池 |
| 记录时间间隔 | 1-65535秒 |
| 支持测点数 | 1个温湿度传感器 |
| 运行环境 | -40 - 85℃ |
| 外形尺寸 | 91.5×180×45mm³ |
| 重量（不含电池） | 300g |
接口说明

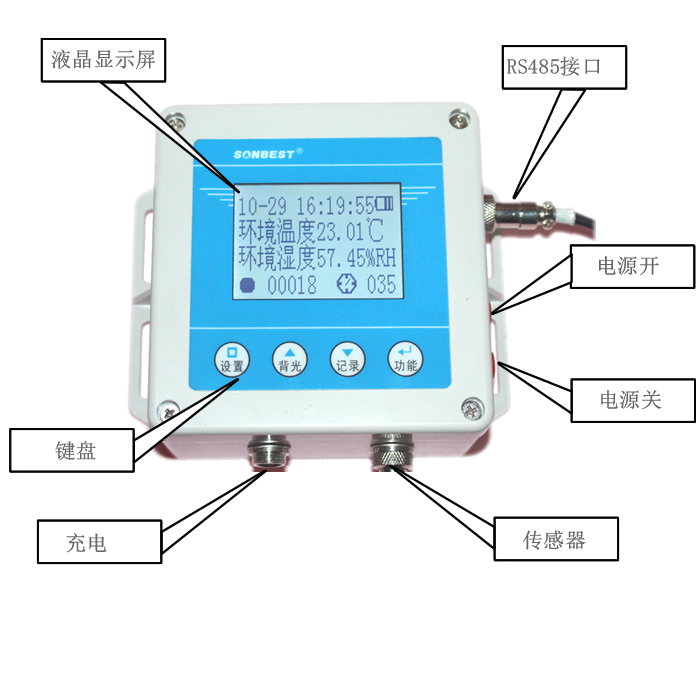

如上图所示，设备由传感器接口、RS485通讯接口、充电接口、大屏幕LCD显示器、键盘等几部分组成。
1 传感器接口
传感器接口由4芯接插件构成，支持LHT系列等内置SHT10、SHT11、SHT15、SHT71、SHT75等芯片的温湿度传感器，标配为内置SHT10的温湿度LHT6-1传感器。
若外接SHT10，请按如下方式接线：
| 引脚编号 | 引脚定义 | 引线颜色 | 引线说明 |
| 1 | VCC | 红色 | 传感器供电电源正,电压范围DC3-5.5V |
| 2 | GND | 绿/黑线 | 传感器供电电源负 |
| 2 | SCK | 黄色 | 时序 |
| 3 | DATA | 兰线 | 数据 |
2 通讯接口
设备的底部有一个USB接口。其实际为USB/RS232通讯转换口，通讯波特率为9600、1位停止位、8位数据位。
3 充电
充电时，无需取出锂电，请用外置充电器对设备进行充电。当充电器上的指示灯变成绿灯时，表明电池已充满电，建议充电时间为5-8小时。
4 电池接口
电池置于设备内部，需打开上盖，即可以看到锂电池。电池安装时，请注意先将电池后端塞入电池槽，然后压上部铜片接触部分，最后再盖上电池盖板。当电池老化不适用使用时，可以更换。电池为标准‘18650’锂电池，市面上比较常见。

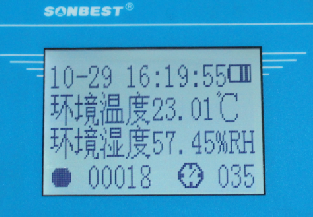

5 显示器
6 键盘
特点与特色
1 支持多种精度的数字式温湿度传感器
2 高精度、免校正、全数字化采集
3. 可手动记录，也可设置时间自动记录
4 支持温湿度数据同屏显示
5 自带RS485接口、充电接口及传感器接口
6 大容量锂电池及配送锂电池充电电源
配件清单
| 主型号 | 订货号 | 备注 |
| LR1010 | LR1010 |
