产品介绍

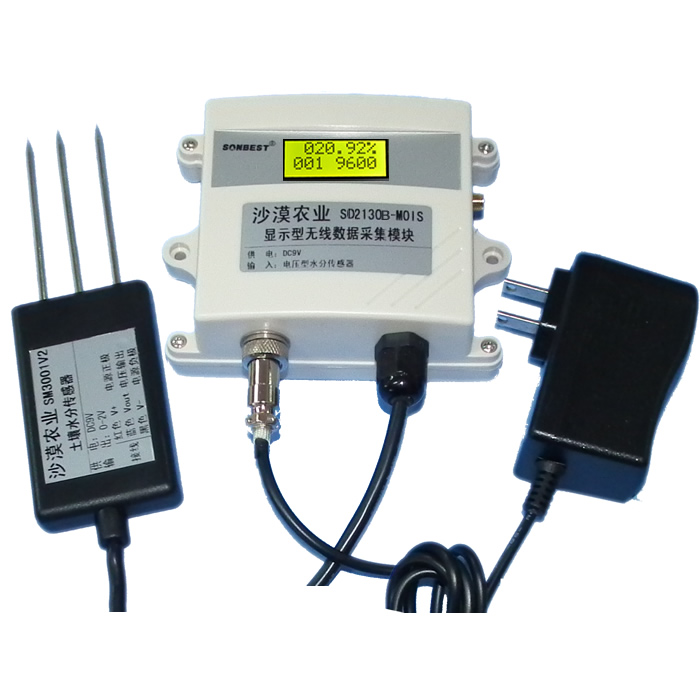

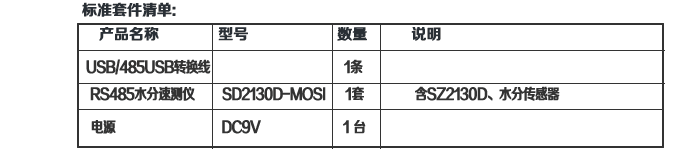

       LD2130B系列速测仪，为RS485总线式显示仪，根据传感器种类不同，后缀也不相同，MOSI为土壤水分传感器。产品采用RS485接口，标准MODBUS-RTU协议，自带液晶显示窗口，可与组态软件、PLC、 人机界面等设备联机使用。


1.接线

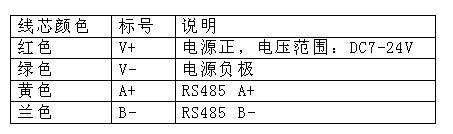

直接使用设备自带的引线，根据颜色提示进行接线

2.显示屏

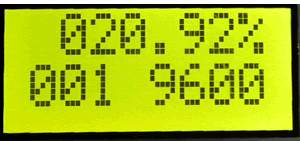

  显示屏正常 上排显示土壤水分含量值，下排显示设备地址 及波特率
3. 通讯协议
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
1）读取数据
[设备地址] [功能码为：03] [起始地址：2字节] [数据长度：2字节] [CRC16校验]
设备响应：
[设备地址] [命令号] [返回的字节个数] [数据1][数据2] [CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此值除以100。
例如：
查询1号设备上硫化氢传感器数据：
发送：01 03 00 00 00 02 C4 B
回应:   01 03 04 00 46 18 48 11 D0
上例回复数据中：01表地址1，02表数据长度为2个字节，由于测点数据长度占两个字节，比如第一个数据为00 46, 折成10进制即为：70,即实际值为70ppm。同理，第二个数据为18 48，折成10进制即为：6216，即电压值为6216。
2）更改设备地址（功能号：0x06辅助命令号：0x0B ）
发送命令格式：
[设备地址][命令号:0x06] [ 辅助命令号：0x0B] [00 00] [目标地址:占1个字节] [CRC16]
说明：
A、目标地址：值范围为1-249，目标地址与当前地址不能相同。
B、00 00为十六进制数，为固定值,不可更改。比如将设备地址1，更改为2，则命令为：01 06 0B 00 00 02 0A 2F
设备响应:02 25 01 02 90 06
设备响应格式：
[设备地址] [命令号] [数据长度:1字节] [设备地址] [CRC16]
3）查询设备地址（功能号：0x25辅助命令号：0x02 ）
若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x25][ 辅助命令号：0x02] [00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。
比如查询当前设备地址，命令为 FA 03 00 00 00 01 91 81
设备响应: 02 03 02 00 05 3C 47
设备响应格式：[设备地址][命令号] [数据长度:1字节] [随机字节：2字节] [CRC16]
4） 量程电压上限当测试数据与参照标准有误差时，我们可以通过调整量程电压上限来减小显示误差。此参数用于设备出厂前校正，用户无校正设备，建议使用不要更改此值。单击“H2S默认值”后 ，将数据及参数查询中的“量程系数”至“单位类型”8个数据进行逐一“设置”。单击“循环”，运行5分钟，待数据稳定后，查看此时的气体浓度是否符合标准。若气体浓度较低，建议降低“量程电压上限”的值；若气体浓度较高，建议升高“量程电压上限”的值。

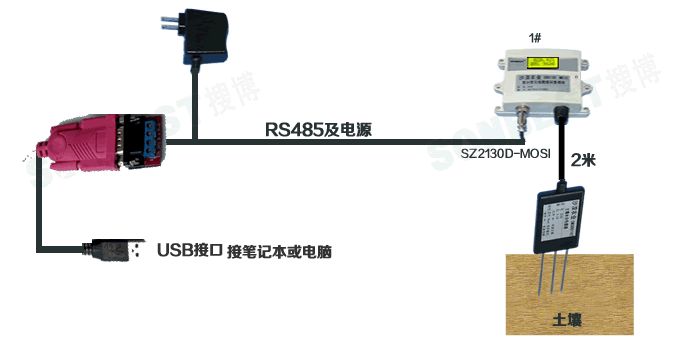

典型方案

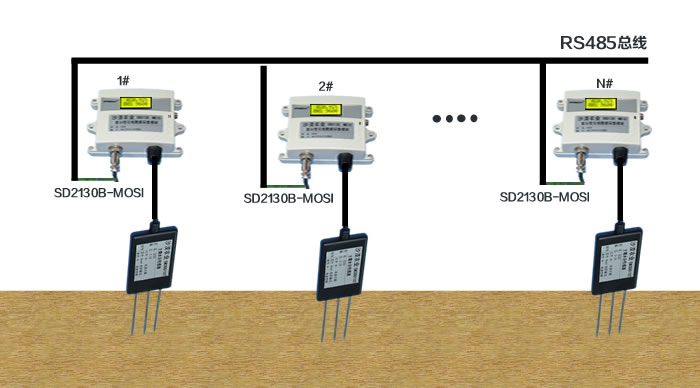

        LD2130B-H2S通过RS485总线的组网方式，可以将通讯距离延长到最长1200米，可以有效解决最简连接的距离过短问题。
        每个LD2130B-H2S显示仪都有一个节点编号，一个小系统，可以放置1-15个LD2130B-H2S显示仪传感器。 因每个LD2130B-H2S显示仪采用宽电池供电，所以整个系统都可以采用总线供电的方案。
