LM2120M  PH值传感器为电流输出PH值传感器，因接口简单，可接到PLC或各种电压电流采集设备，从而实现组网并远传。 适用于各种场所,尤其适用于土壤、污水处理等场所。
使用方法：
1、去除被测土壤表面石子、草、树叶等覆盖物，去除表层土壤，如果土壤太干，先浇一些水，过25-30分钟之后再进行测量。
2、在测试前，请用柔软的布将探头金属表面擦拭干净。初次使用该仪器时，建议反复测试几次再读数，以免探头金属表面的保护油层对水分值和PH值造成影响。
3、在测量时，将仪器探头插入土壤，注意将探头电极要全部插入土壤里面，而且要确保电极和边上的土壤紧密接触。
    为了准确测量土壤的PH值和水分值，需将探头插入土壤里约十分钟或以上。
    因为土壤性质的不同，探头和土壤接触的紧密度也不同
4、使用后，请将探头擦拭干净。

测量范围	4到9pH
分辨率	0.1/0.01 pH
精度	±0.5 pH,
电流输出	4-20mA 对应0-14PH,实际电流值范围由测量范围决定
反应时间	3-14秒
适用温度范围	0°C --65°C
电源	DC 12—24V
外形尺寸	115×96×30mm³

接口说明



设备自带两个接口，一个是传感器接口，一个是电流接口。如上图所示：左边为4-20mA输入端，右边为传感器接口。左边4-20mA接口会引出一根3芯线。本设备温度与湿度电流输出共地，供电电压建议为12-24V之间。具体颜色与引脚定义如下表所示：

标号	说明	线色	技术说明
V+	供电电源正	红色	12-24V输入电压正极
V-	供电电源负	绿色	12-24V输入电压负极
I+	温度输出正	兰色	4-20mA对应PH值0-14

       本设备采集工业通用的电流4-20mA信号输出的方式，下图为典型的应用接线示意图。其中V-为电流源及电源的公用脚。V+与V-之间通常在本地接入电源。而V-与I+之间为PH值电流输出。因输出为是电流信号，故可以远距离信号传输。理论上最大可以在1000米距离范围内可靠传输。

接口说明

 因输出为模拟量，4-20mA分别对应设定的满量程。下面分别介绍电流与具体PH值的关系。
       电流本身可输出的电流与PH值对应的范围为0-14，那电流与PH值的关系如下表所示：若，PH值满量程记为PA，读出的电流值为AR,那实际对应的湿度值HR为：
PR=（AR-4）*14/16 ，则常用数据可列表如下

读出电流值(mA)	读出PH值	计算过程
4	0	(4-4)*14/16
8	3.5	(8-4)*14/16
12	7	(12-4)*14/16
16	10.5	(16-4)*14/16
20	14	(20-4)*14/16

土壤PH实际电流可用范围为7.4-14mA之间。

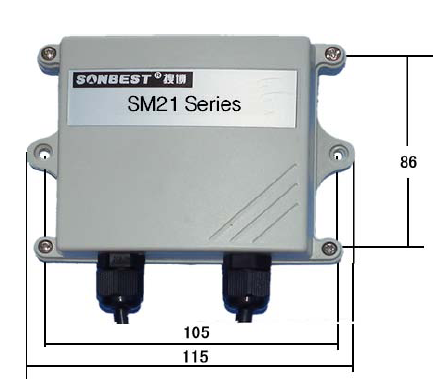

外形尺寸
