SZ2120  无线PH值传感器为ZIGBEE 无线PH值传感器，采用ZIGBEE技术，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。
适用于各种场所,尤其适用于土壤、污水处理等场所。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。，



产品特点



一、可组网的PH传感器，每个设备都可设置设备地址

二、采用DC7-24V宽范围电源供电
三、采用标准MODBUS-RTU协议，可直接接入PLC或组态软件
四、较高的线性度，一致性好，用户可校正
五、防护等级高达IP65

技术参数



测量范围	4到9pH
分辨率	0.1/0.01 pH
精度	±0.5 pH,
反应时间	14秒
缓冲液识别	自动识别
适用温度范围	0°C --65°C
电源	DC 7—24V
外形尺寸	115×96×30mm3



操作说明



一、了解探头使用方法和注意事项

1、去除被测土壤表面石子、草、树叶等覆盖物，去除表层土壤，如果土壤太干，先浇一些水，过25-30分钟之后再进行测量。
2、在测试前，请用柔软的布将探头金属表面擦拭干净。初次使用该仪器时，建议反复测试几次再读数，以免探头金属表面的保护油层对水分值和PH值造成影响。
3、在测量时，将仪器探头插入土壤，注意将探头电极要全部插入土壤里面，而且要确保电极和边上的土壤紧密接触。
为了准确测量土壤的PH值和水分值，需将探头插入土壤里约十分钟。
4、使用后，请将探头擦拭干净。

     注意事项:
1、  探头金属表面容易受损，注意不要折断及折弯。
2、 使用后，确保将探头擦拭干净。
3、 仪器要远离带有磁性的物体，也不要和别的金属物一起存放，以免损坏。
4、 不能用于液体的测试。
5、 不要用手指去接触探头，手指上的油脂会影响探头电极间的导电性能，导致测量数据不准。

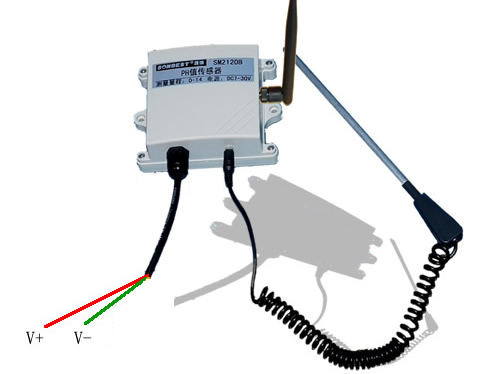

二、按下图所示接线
   请注意接线线芯颜色，不可接错，通电前请检查接线正确性。

标号	说明	线色	技术说明
V+	供电电源正	红色	6-24V输入电压正极
V-	供电电源负	绿色	6-24V输入电压负极
A+	RS485 A+	黄色	RS485 A+
B-	RS485 B-	兰色	RS485 B-

二、使用随机软件测试
三、根据通讯协议接入自己的系统或组态软件
    设备默认波特率为9600，8,n,0,使用的是标准MODBUS-RTU协议。可以直接接入PLC或组态软件


典型应用

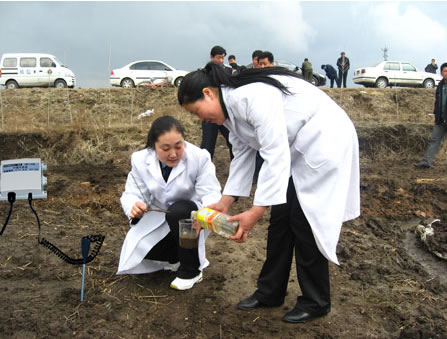

   用于土壤酸碱度测量

外形尺寸

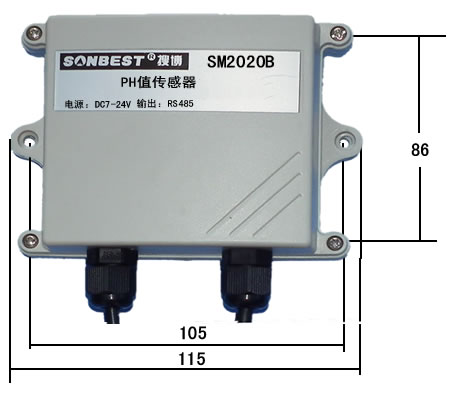

                                               LM2120B 传感器外形尺寸图

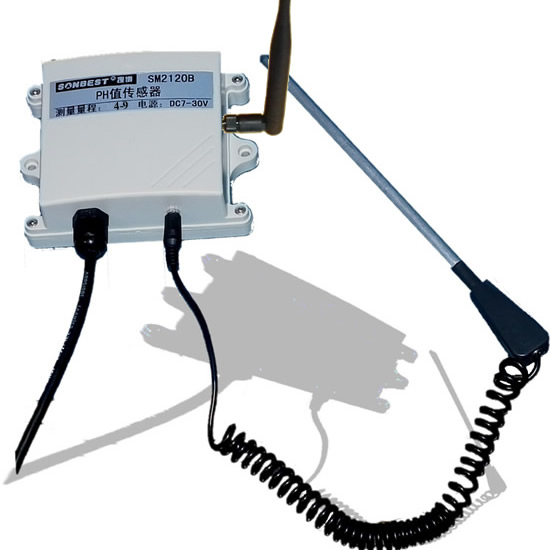

产品照片








配件清单



 传感器            1只
 说明书及合格证    1份
电源  1只
