产品介绍
LM3370防护型红外二氧化碳变送器器是在进口红外二氧化碳传感器基础上设计的一款专门用于在农业等多种高湿场合使用的产品系列，该产品系统有电压、4-20mA电流、RS485、WIFI、ZIGBEE等多种接口可选配。该产品采用多重防护，确保内部的传感器不受外界高湿等环境影响，确保传感器可靠稳定工作。产品具有更低的供耗，信号输出更加稳定，并且嵌入了自动校准模式，确保长期工作稳定性和精确度。
可广泛应用于暧通制冷与空内空气质量实时监控，工业过程及安全防护监控，农业有畜牧业生产过程监控。
产品特色
一、传感器采用进口器件
二、采用DC15-24V宽范围电源供电
三、采用防护设计，防护等级高达IP65
四、较高的线性度，一致性好，精度高
五、防护等级高达IP65
技术参数
|
参数 |
技术指标 |
|
二氧化碳测量范围 |
0-5000ppm |
|
二氧化碳最大允许误差 |
±300ppm； |
|
二氧化碳重复测试 |
±200ppm； |
|
输出电压 |
0.5-4.5V (三线制) |
|
供电电源 |
DC15V-24V 1A |
|
耗电 |
4W |
|
运行温度 |
-30 - 85℃ |
|
工作湿度环境： |
0～90%RH |
|
外形尺寸 |
125×80×60mm3 |
操作说明

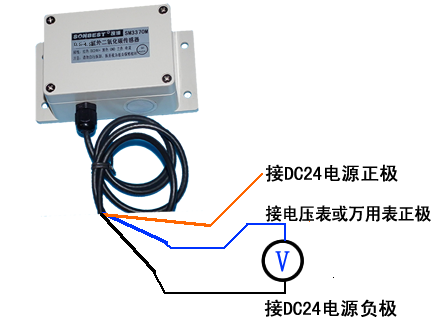

一、按下图所示接线
请注意接线线芯颜色，不可接错，通电前请检查接线正确性。
|
线芯颜色 |
标号 |
说明 |
|
红色 |
VCC |
电源正极，电压范围：DC15-24V |
|
黑色 |
GND |
电源负极 |
|
蓝色 |
Vout |
电压输出 |
二、计算与分析
本设定的CO2检测量程为0-5000ppm，那电流与CO2的关系如下表所示：若，CO2满量程记为CA，读出的电流值为VR,那实际对应的湿度值CR为：
CR=（VR-0.5）*CA/4，则常用数据可列表如下：
|
读出电流值(mA) |
读出CO2值 |
计算过程 |
|
0.5 |
0 |
(0.5-0.5)*5000/16 |
|
1 |
625 |
(1-0.5)*5000/16 |
|
2.5 |
2500 |
(2.5-0.5)*5000/16 |
|
3 |
3150 |
(3-0.5)*5000/16 |
|
4.5 |
5000 |
(4.5-0.5)*5000/16 |

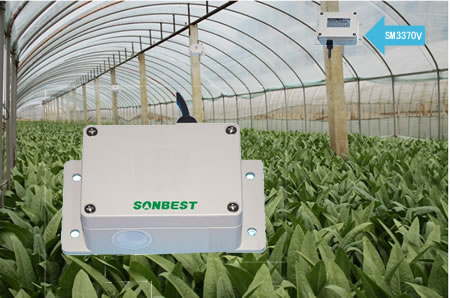

典型应用

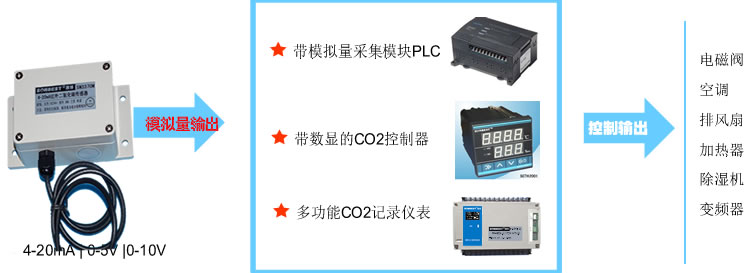

二氧化碳传感器典型应用
外形尺寸

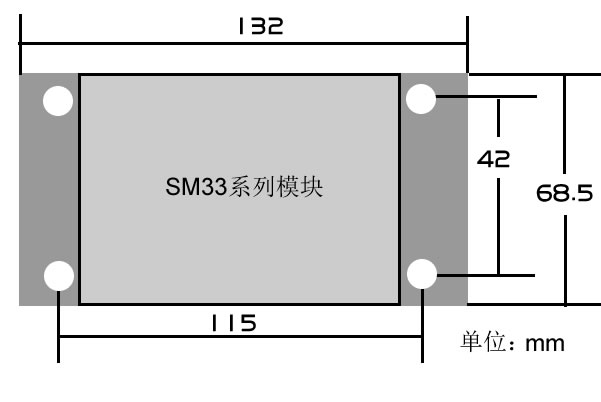

LM3370M 传感器外形尺寸图
产品照片

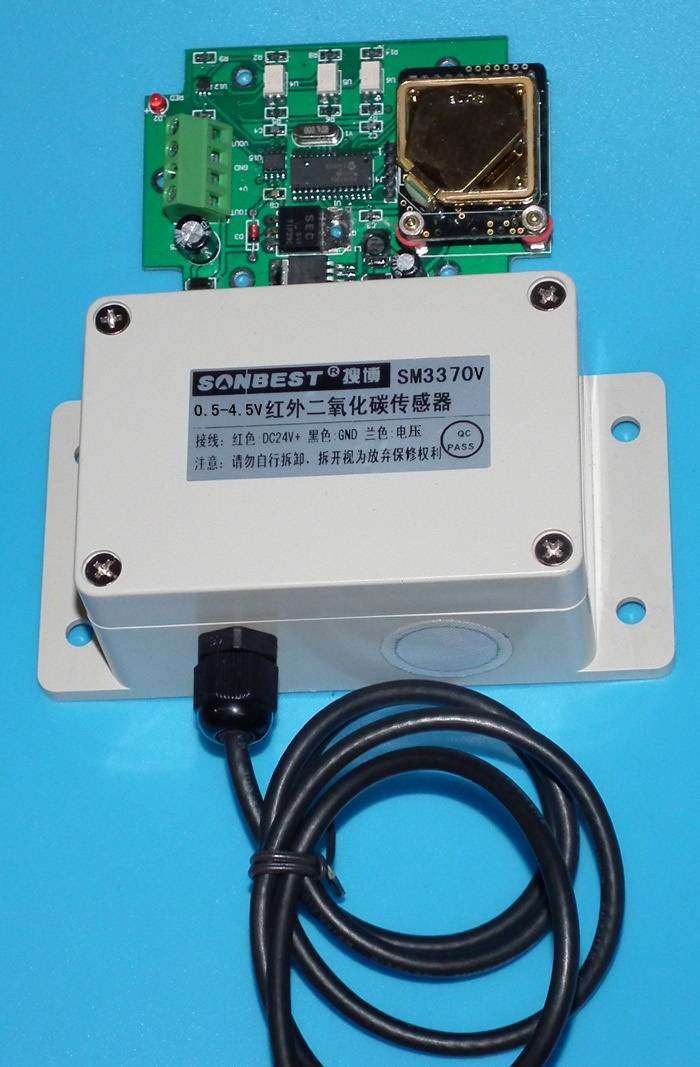

产品正面照片

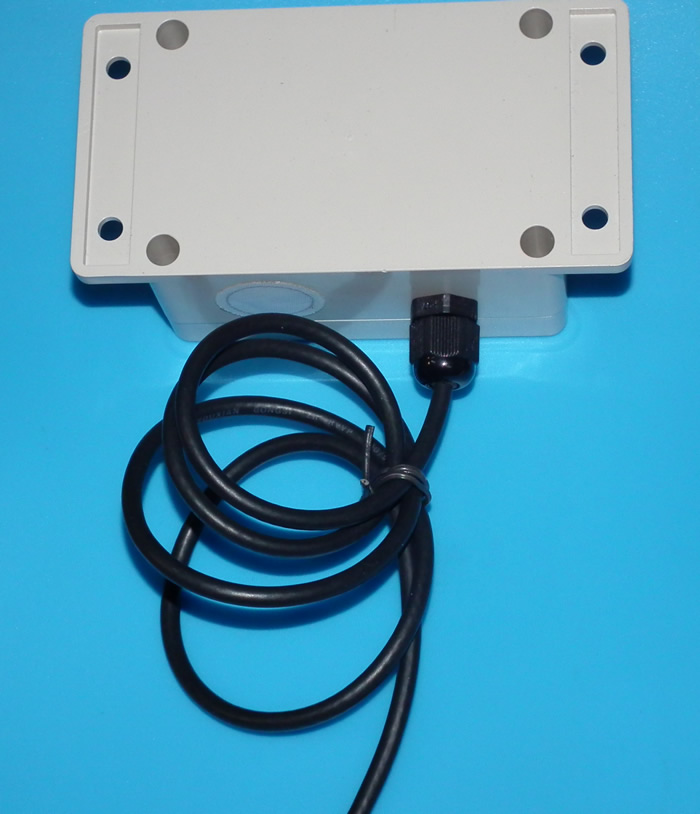

产品背面

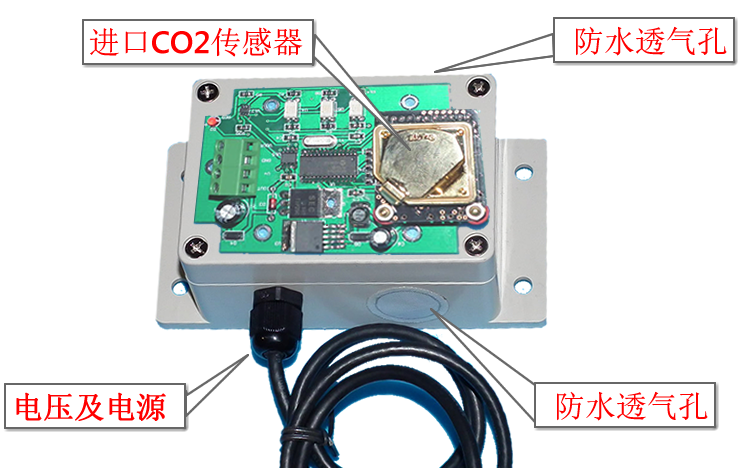

产品内部电路板及产品对比照片
配件清单
传感器 1只
说明书及合格证 1份
