1  对CO2 有良好的灵敏度和选择性
 2  受温湿度的变化影响较小
 3  良好的稳定性、再现性　

 工作原理

本传感器采用固体电解质电池原理，由下列固体电池构成：
空气，Au|NASICON||碳酸盐|Au,空气，CO2
当传感器置于CO2 气氛中时，将发生以下电极反应：
负极：2Li + + CO2 + 1/2O2 + 2e - = Li2CO3
正极：2Na+ + 1/2O2 + 2e- = Na2O
总电极反应：Li2CO3 + 2Na + = Na2O + 2Li + + CO2
传感器敏感电极与参考电极间的电势差（EMF）符合能斯特方程：
EMF = Ec - (R x T) / (2F) ln (P(CO2))
上式中：P(CO2)—CO2 分压Ec—常量R—气体常量
T—绝对温度（K）F—法拉第常量
在图1B 中，元件加热电压由外电路提供，当其表面温度足够高时，元件相当于一个电池，其两端会输出
一电压信号，其值与能斯特方程符合得较好。元件测量时放大器的阻抗须在100—1000GΩ之间，其测试
电流应控制在1pA 以下

符号参数名称技术条件备注
VH 加热电压6.0±0.1 V AC or DC
RH 加热电阻30.0±5%Ω 室温
IH 加热电流约200mA
PH 加热功耗约1200mW
Tao 使用温度-20—50
Tas 储存温度-20—70
? E??M F 输出信号30—50mV 350—10000ppmCO2

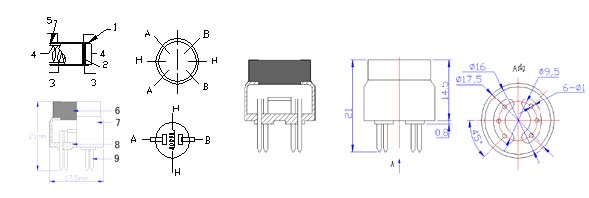

 结构及测试电路
元件结构及测试电路如下图。传感器由固体电解质层（1），金电极（ 2），铂引线（ 3），加热器（ 4），
陶瓷管（5）， 100 目双层不锈钢网（6），镀镍铜卡环（7），胶木基座（ 8），针状镀镍铜管脚（9）组成。

　 该传感器常用于应用空气质量控制系统,发酵过程控制温室,CO2浓度检测

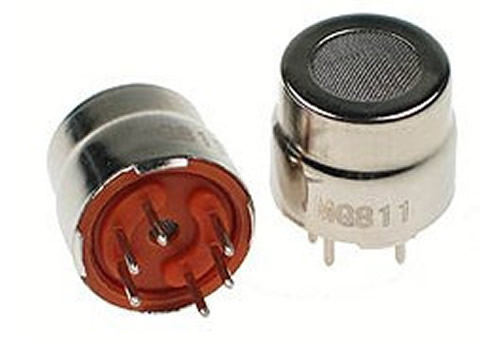

产品型号 MG811
产品类型 固体电解质气体传感器
标准封装 金属封装
检测气体 二氧化碳
检测浓度 350—10000ppmCO2
加热电压（ VH） 6.0±0.1 V AcorDC
负载电阻（ RL） 可调
加热电阻（ RH） 35Ω±3Ω（室温）
加热功耗（ PH） 约1200mW
温度、湿度 20℃±2℃；65%±5%RH
