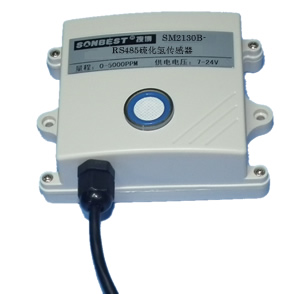

LM2130B-H2S硫化氢传感器(H2S)传感器原内置高精度电化学传感器。产品采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。

本产品支持二次开发,用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。

设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。

1）读取数据(功能码为0x03 )
[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
设备响应：
[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此值除以100。
例如：数据长度为1时，查询1号设备上电导率传感器数据：
发送：01 03 00 00 00 01 84 A
回应: 01 03 02 02 C2 38 B5
上例回复数据中：01表地址1，02代表数据长度为2个字节，由于测点数据长度占2字节，02 C2为恢复数据，,折成10进制即为：706,即实际值为706uS/cm。

2）更改设备地址（功能号：0x06辅助命令号：0x0B ）
发送命令格式：
设备地址][命令号:0x06] [ 辅助命令号：0x0B] [00 00] [目标地址:占1个字节] [CRC16]
说明：
A、目标地址：值范围为1-249，目标地址与当前地址不能相同。
B、00 00为十六进制数，为固定值,不可更改。比如将设备地址1，更改为2，则命令为：01 06 0B 00 00 02 0A 2F
设备响应:02 25 01 02 90 06
设备响应格式：
[设备地址] [命令号] [数据长度:1字节] [设备地址] [CRC16]

3）查询设备地址（功能号：0x25辅助命令号：0x02 ）
若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x03][ 辅助命令号：0x00] [00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。比如查询当前设备地址，命令为 FA 03 00 00 00 01 91 81
设备响应: 02 03 02 00 00 FC 44
设备响应格式：
[设备地址][命令号] [数据长度:1字节] [随机字节：2字节] [CRC16]

4） 数据校准
当测试数据与参照标准有误差时，我们可以通过调整量程电压上下限来减小显示误差。此参数用于设备出厂前校正，用户无校正设备，建议使用不要更改此值。
打开软件界面，依次设置下图中各个参数的值（数值大小如图所示）。将数据设置完成后再进行测试。
单击“循环”，运行5分钟，待数据稳定后，查看此时的电导率值是否符合标准。

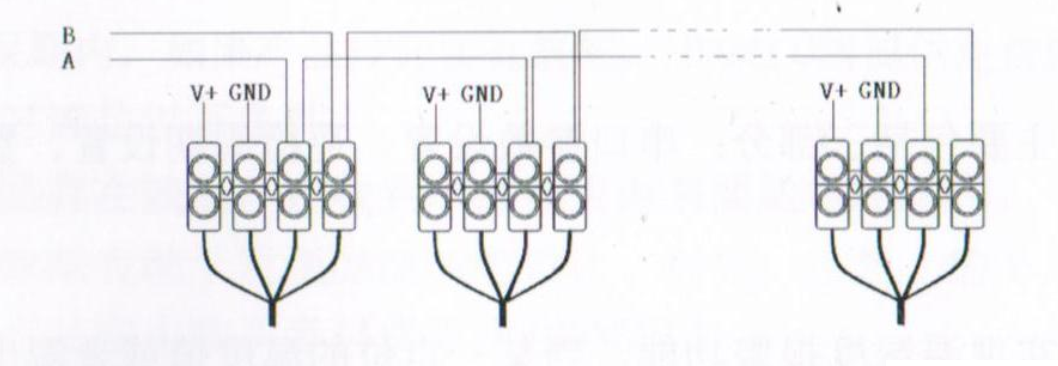

LM2130B-EC通过RS485总线的组网方式，可以将通讯距离延长到最长1200米，可以有效解决最简连接的距离过短问题。
每个LM2130B-EC显示仪都有一个节点编号，一个小系统，可以放置1-15个LM2130B-EC显示仪传感器。 因每个LM2130B-EC显示仪采用宽电池供电，所以整个系统都可以采用总线供电的方案。
