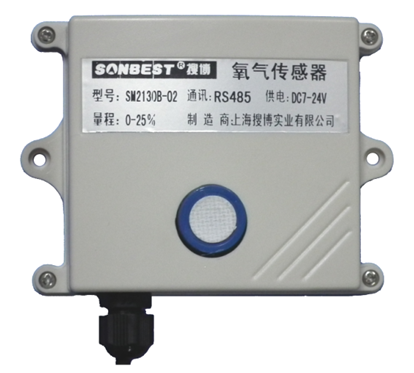

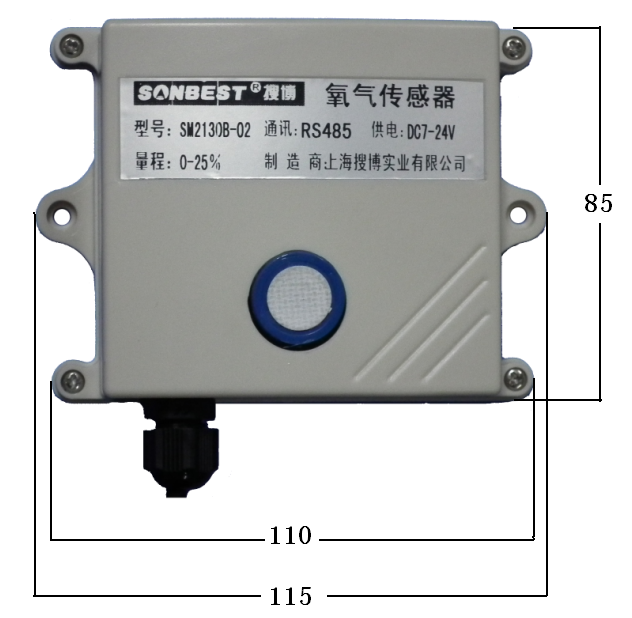

LM2130B系列气体传感器，为RS485总线式传感器，根据气体种类不同，后缀也不相同，O2为氧气传感器。产品采用RS485接口，标准MODBUS-RTU协议，可与组态软件、PLC、 人机界面等设备联机使用。

接线
直接使用设备自带的引线，根据颜色提示进行接线

通讯协议

设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
1）读取数据[设备地址][功能码:03][起始地址：2字节][数据长度：2字节][CRC16校验]注：数据长度为2字节，LM2130B氧气传感器值固定为0x00 02设备响应：[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验]响应数据意义如下：A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此值除以100。 例如：将数据长度改为2时，查询1号设备上氧气传感器数据：发送：01 03 00 00 00 02 C4 0B 回应: 01 03 04 08 28 2C 8E E4 FF上例回复数据中：01表地址1，04表数据长度为4个字节，由于测点数据长度占4个字节，比如第一个数据为08 28, 折成10进制即为：2088,即实际值为20.88%.同理第二个数据为2C 8E,折成10进制即为：11406,即电压值为11406.
2）更改设备地址发送命令格式：
[设备地址][命令号:0x06][ 辅助命令号：0x0B] [00 00] [目标地址:占1个字节] [CRC16]
说明：
A、目标地址：值范围为1-249，目标地址与当前地址不能相同。
B、00 00为十六进制数，为固定值,不可更改。
比如将设备地址1，更改为2，则命令为：
01 06 B 00 00 02 0A 2F
设备响应:02 25 01 02 90 06
设备响应格式：[设备地址][命令号] [数据长度:1字节] [设备地址] [CRC16]
3）查询设备地址
  若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x25][ 辅助命令号：0x02] [00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。
比如查询当前设备地址，命令为  FA 03 00 00 00 01 91 81
设备响应: 02 03 02 08 00 00 5B
设备响应格式：[设备地址][命令号] [数据长度:1字节] [随机字节：2字节] [CRC16]。
4）量程电压上限 当测试数据与参照标准有误差时，我们可以通过调整量程电压上限来减小显示误差。此参数用于设备出厂前校正，用户无校正设备，建议使用不要更改此值。
单击“O2默认值”后 ，将数据及参数查询中的“量程系数”至“单位类型”8个数据进行逐一“设置”。
单击“循环”，运行5分钟，待数据稳定后，查看此时的气体浓度是否符合标准。
若气体浓度较低，建议降低“量程电压上限”的值；
若气体浓度较高，建议升高“量程电压上限”的值。

典型方案

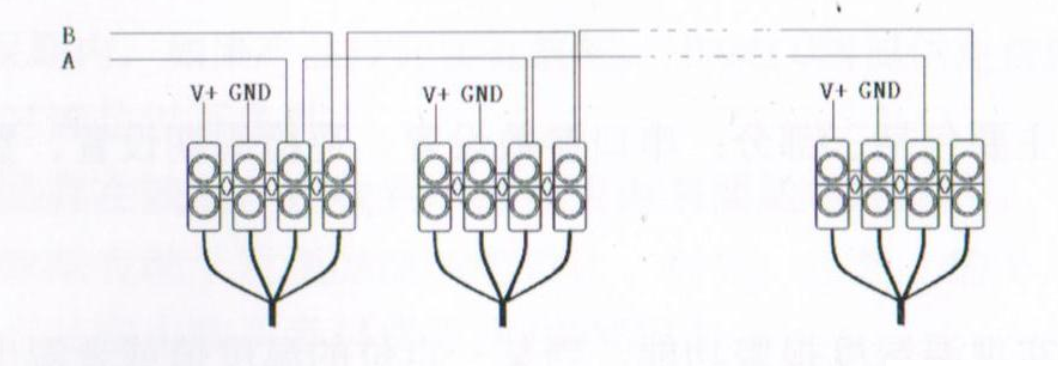

RS485组网方案
LM2130B-O2通过RS485总线的组网方式，可以将通讯距离延长到最长1200米，
可以有效解决最简连接的距离过短问题。
