产品介绍
LM1911B-2高精度工业型温湿度传感器模块,配合美国瑞士专用温湿度传感器及RS485总线技术,基于工业用MODBUS-RTU协议，实现低成本温湿度状态在线监测的实用型一体化传感器，LM1911B-2适用于LMT行业温湿度数据监控， 电子设备厂温湿度数据监控，冷藏库温湿度监测，仓库温湿度监测 ， 药厂GMP监测系统， 环境温湿度监控，电信机房温湿监控 ，宾馆温湿度监控，档案室温湿度监控，智能家居温湿度监控等其它需要监测温湿度的各种场合。外观小巧，安装，携带非常方便。
为便于工程组网及工业应用，本传感器采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现传感器数据的查询和设置。
本产品包含防护型模块及一个防护型温湿度传感器。
产品特色
1. 采用进口传感器，精度高
2. RS485远距离通信接口，最远可达1.2千米
3. 指令简单
4. 标准工业导轨安装
5. 6-24V宽电源供电
6. 组网方案，每个传感器都有一个地址，可任设意设置地址
7. 高性价比
8.操作简单，安装方便，快捷
技术参数
参数 值
显示测温范围 -40℃~+123.8℃
测温精度 ±0.5℃
显示测湿范围 0~100%RH
测湿精度 默认精度为:±4.5%RH (可选精度： LM1810B2:±3%RH LM1810B3：±2%RH)
波特率 9600
通讯端口 RS485
供电电源 总线供电 DC6V-24V 1A
耗电 1W
存储温度 -40 - 85℃
运行环境 -40 - 85℃-40℃～+85℃
外形尺寸 45×65×28mm3
接口说明
接口其引脚定义如下：
标号 引脚 说明
1 V+ DC 6-24V电源正
2 V- DC 6-24V电源负
3 B- RS485 B-
4 A+ RS485 A+
系统方案
LM1910B传感器内置RS485接口转换器,通过RS485总线的组网方式，可以将通讯距离延长到最长1200米，可以有效解决最简连接的距离过短问题。

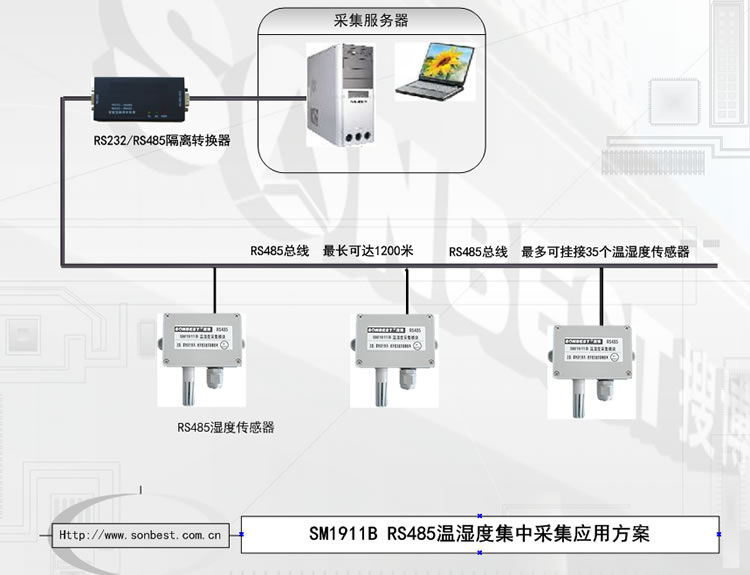

下图是基于LM1910B传感器典型温湿度监测与控制的RS485组网结构图，每个LM1910B传感器都有一个节点编号，一个小系统，可以放置1-35个LM1910B传感器。 因每个传感器采用宽电池供电，所以整个系统都可以采用总线供电的方案。

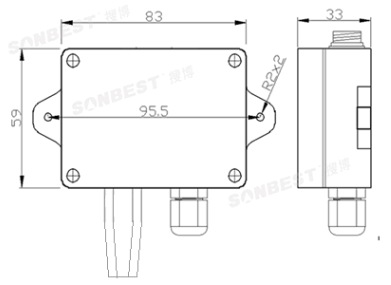

外形尺寸
通讯协议
本产品采用标准的MODBUS-RTU协议，可以直接与各种组态软件直接连接使用。默认波特率为9600.
数据查询 （功能号4）
上位机发送命令（都是十六进制）:
[设备地址][命令号][00][00][00][02][CRC低8位][CRC高8位]
意义如下：A、设备地址：传感器自带的ID地址。
B、命令号：0x04。
C、CRC校验，读取个数高8位、低8位。
举例：查询1#传感器数据：[01 04 00 00 00 02 71 CB]
传感器回复：[01 04 04 09 FD 11 6D A4 55]
传感器响应格式：
[设备地址][功能号] [数据长度][数据1][数据2][CRC低8位][CRC高8位]
上例查询回复中：01表地址1，前面一个04为功能码，表示数据查询，后一个04表共有两个数据，第一个数据为09 FD 折成10进制即为：2257,因传感器分辨率为0.01,该值需除以100,即实际温度值为22.57度，同理：11 6D 为湿度值，十进制数据为：4461，湿度值为44.61
为方便查询：1-5#查询的命令为：
查询1#传感器命令(十六进制)：01 04 00 00 00 02 71 CB
查询2#传感器命令(十六进制)：02 04 00 00 00 02 71 F8
查询3#传感器命令(十六进制)：03 04 00 00 00 02 70 29
查询4#传感器命令(十六进制)：04 04 00 00 00 02 71 9E
配件清单
1 智能温湿度传感器 LM1911B 1台

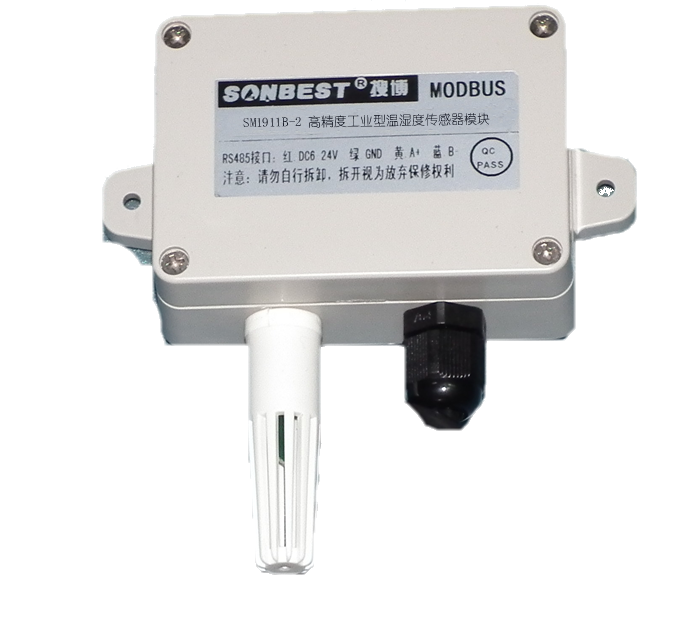

照片照片
