产品介绍

---



    LHT23（包括LHT23-1、 LHT23-2、LHT23-3)是平面法兰式数字温湿度系列中平面法兰式专用传感器。传感器把传感元件和信号处理集成起来，输出全标定的数字信号。传感器采用专利的CMOSens® (http://www.CMOSens.com.cn/)技术，确保产品具有极高的可靠性与卓越的长期稳定性。传感器包括一个电容性聚合体测湿敏感元件、一个用能隙材料制成的测温元件，并在同一芯片上，与14 位的A/D 转换器以及串行接口电路实现无缝连接。因此，该产品具有品质卓越、超快响应、抗干扰能力强、极高的性价比等优点。每个传感器芯片都在极为精确的湿度腔室中进行标定，校准系数以程序形式储存在OTP 内存中，在标定的过程中使用。传感器在检测信号的处理过程中要调用这些校准系数。两线制的串行接口与内部的电压调整，使外围系统集成变得快速而简单。微小的体积极低的功耗，使LHT23各类应用的首选。

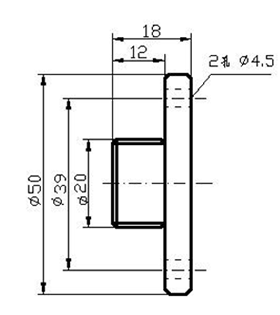

    LHT23提供4引线封装，且传感器与引线之间采用接插件形式，易于更换与替换。





参数	LHT23
供电电压	2.4-5.5V
测温范围	-40 +85℃
测温精度	±3℃或±0.4℃或±0.5℃
测湿范围	0-100%RH
测湿精度	±1.8%或 ±3%或±4.5% RH
功耗	80μW(12位测量，1次/s)；







引线颜色	标号	时钟信号	备注
红色	VDD	电源
绿色	GND	地
蓝色	DATA	数据输出	需接3-10k上拉电阻
黄色	SCK	时钟信号

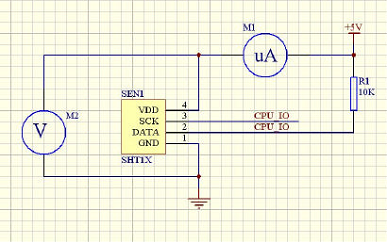

使用说明与单片机连接，请参照如下电路:







型号	内置器件
LHT23-1	SHT10
LHT23-2	SHT11
LHT23-3	SHT15
