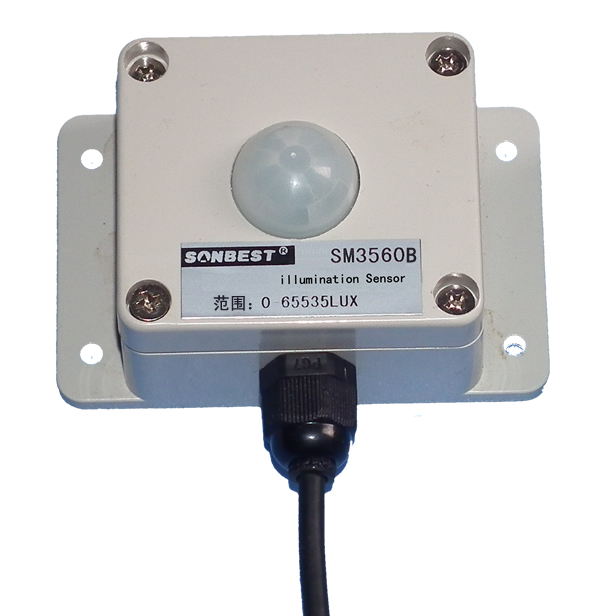

LM3560B光照度传感器为RS485总线式光照度传感器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。

       适用于各种场所,尤其适用于农业大棚、城市照明等场所。
       为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。
光照度可用照度计直接测量。光照度的单位是勒克斯，是英文lux的音译，也可写为lx。被光均匀照射的物体，在1平方米面积上得到的光通量是1流明时，它的照度是1勒克斯。有时为了充分利用光源，常在光源上附加一个反射装置，使得某些方向能够得到比较多的光通量，以增加这一被照面上的照度。例如汽车前灯、手电筒、摄影灯等。
       以下是各种环境照度值：单位lux
       黑夜：0.001—0.02；月夜：0.02—0.3；阴天室内：5—50；阴天室外：50—500；晴天室内：100—1000；夏季中午太阳光下的照度：约为10*6次方；阅读书刊时所需的照度：50—60；家用摄像机标准照度：1400。

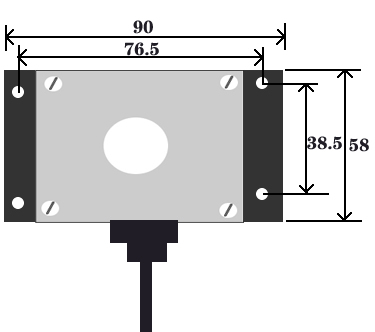

技术参数

产品特色

1.组网方便灵活：每个模块都有一个ID号，该ID号可远程在线更改
2.基于工业通用的MODBUS-RTU协议，方便接入各种工控系统
3.数据读写方便：一个命令可以读出测量数据及测量参数
4.自带接口：RS485,可以直接组网,可选配RS485,USB或CAN接口
5.高精度，免校正：全数字化采集，不会因距离问题采集信号不准确
6.可根据自己的需求选择不同精

使用说明

1.接线

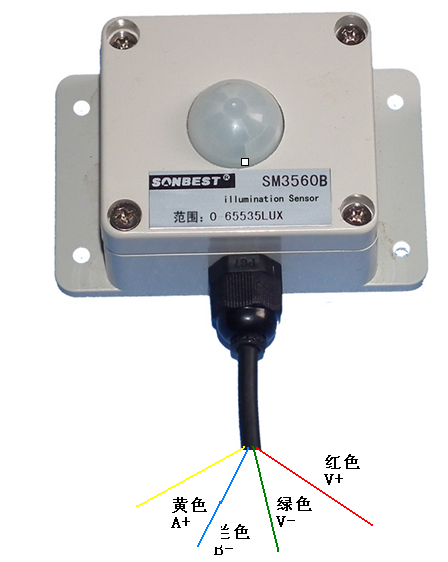

 直接使用设备自带的引线，根据颜色提示进行接线

2.设备地址设置

通过软件设置，参见通讯协议部分。

3. 通讯协议

设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
1）读取数据(功能码为0x03 )
发送命令格式：
[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
注：数据长度为2字节，LM3560光照度传感器值固定为0x00 01
设备响应格式：
  [设备地址][命令号][返回的字节个数][数据][CRC16校验]返回数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，温度及湿度真实值为读出值除以100。
例如：
查询1号设备上光照度传感器数据：
发送：01 03 00 00 00 01 84 0A
回应:  01 03 02 01 70 B8 30
上例回复数据中：01表示地址1，03表示命令号，02表示数据长度为2个字节，01 70
为测量数据, 折成10进制即为：368,即实际值为368流明。
      在组态软件中，寄存器对照表：

    通讯协议详细内容请参考说明书 。

应用与方案

      为了便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。

   LM3560B通过RS485总线的组网方式，可以将通讯距离延长到最长1200米，可以有效解决最简连接的距离过短问题。

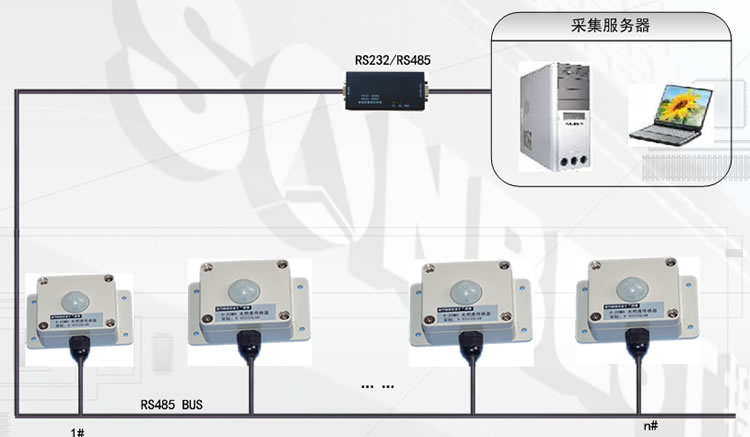

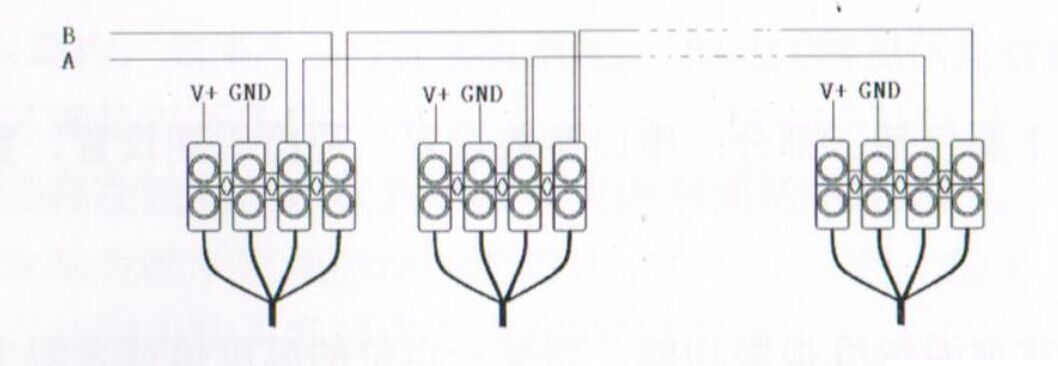

   下图是基于LM3560B典型光照度监测与控制的RS485组网结构图，每个LM3560B都有一个节点编号，一个小系统，可以放置1-15个LM3560B传感器。 因每个LM3560B采用宽电源供电，所以整个系统都可以采用总线供电的方案。

 RS485组网方案
