LM2801 土壤水分传感器为可远距离传输的土壤水分传感器，可长期埋设于土壤和堤坝内使用，对表层和深层土壤进行墒情的定点监测和在线测量，也叫农田墒情检测仪。采用4-20mA、0-5V或RS485多种工业通用接口，可直接接入各种显示仪表，实现土壤水分监测。与数据采集器配合使用，可作为水分定点监测或移动测量的仪器。

       土壤的各种理化性状、地形的差异作用、气候变化和人为的土壤管理措施对土壤水分状况有不同的影响，地表特征与土壤水分状况也存在着依次的相关性。              LM2801是一种高精度、高可靠性、受土壤质地影响不明显的快速土壤水分测量传感器。传感器采用世界先进的最新FDR原理制作，其性能和精度可与TDR型和FD型土壤水分传感器相媲美，并在可靠性与测量速度上具有更大的优势。本产品可应用在(1) 农场自动化灌溉系统 (2) 温室大棚种植土壤水分控制系统(3) 食用菌水分控制系统（4）沙漠地区农业自动化滴灌系统。其它需要监测土壤水分的各种场合等。
       LM2801为上海乐都智能(www.rdo.cn)自主研发产品，采用工业级精密核心元件，使其具有优越的准确性与长期稳定性。小巧化的体积设计，方便携带和安装。结构设计合理密封，不锈钢探针保证适用性和广泛性。以环氧树脂密封胶灌封，可以直接埋入土壤中使用且不受腐蚀，保证较长的使用寿命。很高的测量灵敏度和精度，采用高抗干扰设计，性能可靠稳定。

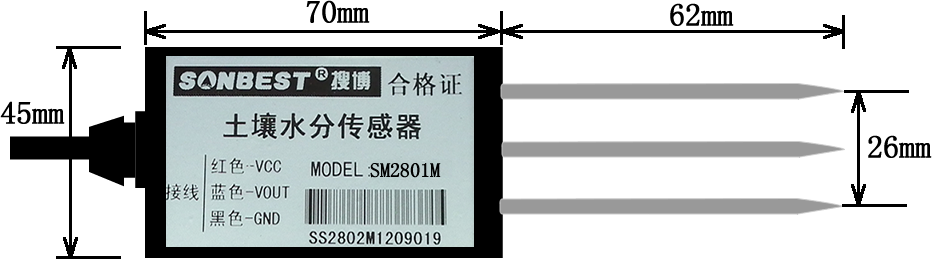

产技术参数

  若设备为4-20mA接口，设备输出三线接口，红线、黑线是传感器电源接口，绿线是电流输出接口(黄、兰两根线是出厂时设置参数所用，建议用户不要使用）。如下图所示
   具体颜色与引脚定义如下表所示：

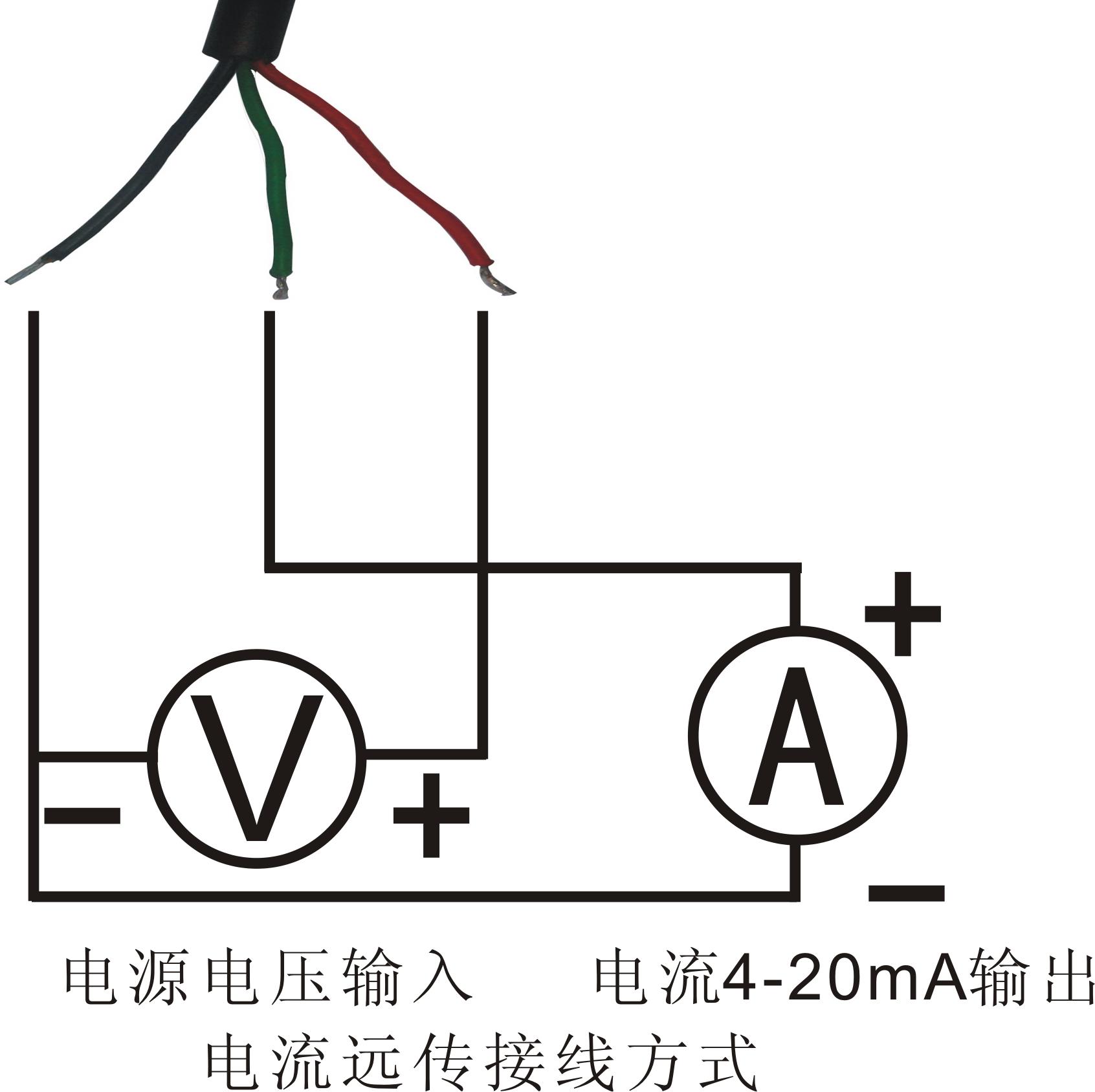

        本设备采集工业通用的电流4-20mA信号输出的方式，下图为典型的应用接线示意图。其中红色为电源正极，黑色为电源的负极，绿色为电流输出。同时电流表正极接绿色引线，电压表负极接电源负极。因输出为是电流信号，故可以远距离信号传输。理论上最大可以在1000米距离范围内可靠传输。

       土壤含水率：规定条件下测得的土壤中水的量，以土壤的烘前质量与烘干质量的差数对烘干质量的百分率表示。简单地说就是：（湿重-干重）/干重×100%，含水率为土壤中自由水的质量在土壤总质量中占的百分比。实际使用时，当土壤中的含水量超过24%时土壤已达到饱和且呈溢出水状态，因此检测含水量超过24%的值没有实际意义。农作物正常生长所需的适宜含水率土壤为12%-20%范围之内。因此仅需要检测低于饱和含水量24%的含水量就满足灌溉和各种生产实际需要了。因此该传感器的动态定为0-24%检测范围表示为0-100%的土壤含水率输出。

        因输出为模拟量，4-20mA分别对应设定的满量程。下面介绍电流与具体水分数值的关系。本设定的水分检测量程为0-24%，那电流与水分的关系如下表所示：


若水分满量程记为20mA，HA为土壤饱和临界值，即为24%，实际测试中读出的电流值为AR,那实际对应的水分含量值HR为：

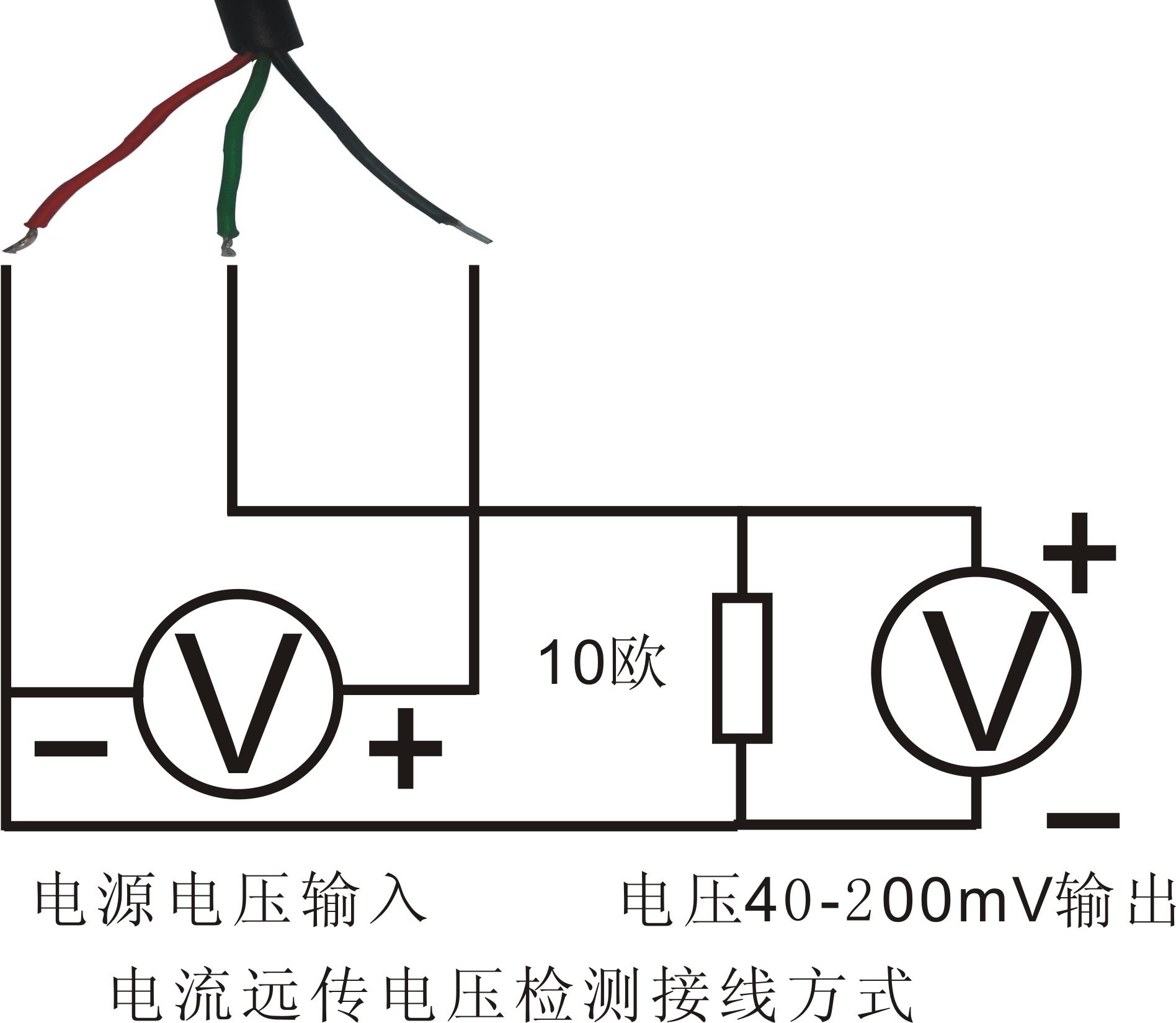

HR=（AR-4）*HA/16 （16：当AR为20mA时，HR=满量程时对应的水分含量=24%），则常用数据可列表如下：据上述说明，若在远端加一个10欧电阻，则4-20mA则可以转换成40-200mV的电压信号，则可以直接接入可检测电压信号的PLC使用。若检测电压，接线方法如下图所示：
