LM2903 混凝土水分传感器为可远距离传输的混凝土水分传感器，可长期埋设于混凝土、堤坝或安装于混凝土搅拌车内使用，对表层和深层混凝土进行墒情的定点监测和在线测量。采用4-20mA、0-5V或RS485多种工业通用接口，可直接接入各种显示仪表，实现混凝土水分监测。与数据采集器配合使用，可作为水分定点监测或移动测量的仪器。

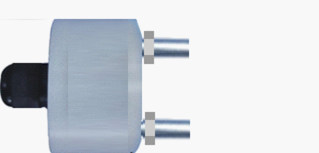

        LM2903为上海乐都智能(www.rdo.cn)自主研发产品，采用工业级精密核心元件，使其具有优越的准确性与长期稳定性。小巧化的体积设计，方便携带和安装。结构设计合理密封，不锈钢探针保证适用性和广泛性。以环氧树脂密封胶灌封，可以直接埋入混凝土中使用且不受腐蚀，保证较长的使用寿命。很高的测量灵敏度和精度，采用高抗干扰设计，性能可靠稳定。

  若设备为4-20mA接口，设备输出三线接口，红线、黑线是传感器电源接口，绿线是电流输出接口。如下图所示：
具体颜色与引脚定义如下表所示：


本设备采集工业通用的电流4-20mA信号输出的方式，下图为典型的应用接线示意图。其中V-为电源的负极。V+与V-之间通常在本地接入电源。而A+与A-之间为水分信号电流输出。因输出为是电流信号，故可以远距离信号传输。理论上最大可以在1000米距离范围内可靠传输。


  混凝土含水率：规定条件下测得的混凝土中水的量，以混凝土的烘前质量与烘干质量的差数对烘干质量的百分率表示。简单地说就是：（湿重-干重）/干重×100%，含水率为混凝土中自由水的质量在混凝土总质量中占的百分比。实际使用时，当混凝土中的含水量超过24%时混凝土已达到饱和且呈溢出水状态，因此检测含水量超过24%的值没有实际意义。农作物正常生长所需的适宜含水率混凝土为12%-20%范围之内。因此仅需要检测低于饱和含水量24%的含水量就满足灌溉和各种生产实际需要了。因此该传感器的动态定为0-24%检测范围表示为0-100%的混凝土含水率输出。
因输出为模拟量，4-20mA分别对应设定的满量程。下面介绍电流与具体水分数值的关系。本设定的水分检测量程为0-24%，那电流与湿度的关系如下表所示：若，水分满量程记为HA，读出的电流值为AR,那实际对应的湿度值HR为：

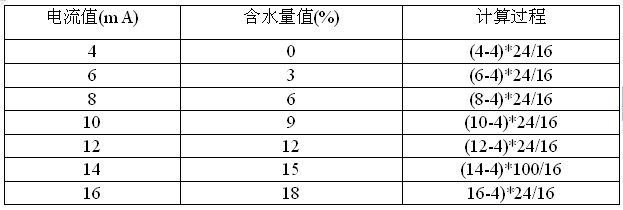

HR=（AR-4）*HA/16 ，则常用数据可列表如下：




据上述说明，若在远端加一个10欧电阻，则4-20mA则可以转换成40-200mV的电压信号，则可以直接接入可检测电压信号的PLC使用。若检测电压，接线方法如下图所示：

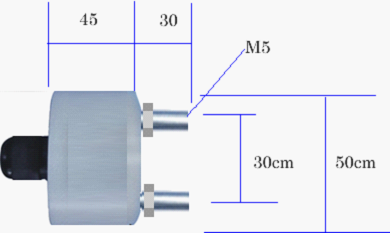

安装尺寸

  若安装于混凝车搅拌车内，可参照如下方法进行：

一．打开后盖。
打开传感器后盖，按第二项所述方法紧固探针。

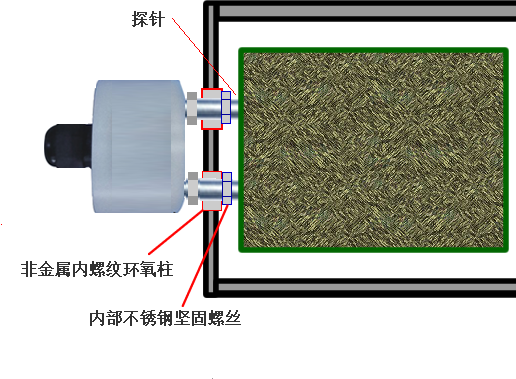

二、将探针用螺母拧紧，且探针伸入到设备里伸出长度控制在10mm左右。如下图所示。
    搅拌车需开孔2个探针固定孔，孔应该大于等于30mm。安装于搅拌车内部的紧固螺母必须采用耐磨316不锈钢材质。探针本身也为316不锈钢材质。

三、安装好后，再接线通电测试。
