LM5384B工业型风向传感器为RS485总线式传感器，是一种专门用以监测风向的检测仪表。仪器能够连续监测风向并远程显示，同时将风向转换成MODBUS-RTU标准RS485电信号传输给关联设备。
    风向传感器采用塑料材料，整个传感器具有很高的强度、耐候性、防腐蚀和防水性。电缆接插件为军工插头，具有良好的防腐、防侵蚀性能，能够保证仪器长期使用，同时配合内部进口轴承系统，确保了风速采集的精确性。
    电路PCB采用军工级A级材料，确保了参数的稳定和电气性能的品质；电子元件均采用进口工业级芯片，使得整体具有极可靠的抗电磁干扰能力，能保证主机在－20℃～60℃,湿度10％─95％范围内均能正常工作。
    风向传感器体积小巧，法兰盘底座，携带、安装方便快捷、外观精美，测量精度高，量程宽，稳定性能好，低功耗，数据信息性度好，信号传输距离长，抗外界干扰能力强，信号输出形式多样。
    可广泛应用于温室、环境保护、气象站、船舶、 码头、重机、吊车、港口、码头、缆车、任何需要测量风速风向的场所。


电源及RS485通讯接口

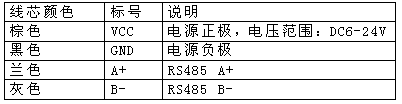

请根据电线颜色进行接线

地址更改
设备地址由软件进行更改，其中产品的出厂地址为2。

通讯协议

       设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-249，其中产品的默认地址为2。
B、功能码：不同的应用需求功能码不同，但一般默认值为3。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，高位在前，低位在后。



1）读取数据(功能码为0x03)

[设备地址][03][00 00][00 01][CRC16校验]

设备响应：
[设备地址][命令号][返回的字节个数][数据1][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，方向值数据占用2个字节。为整型数据。
例如：查询2号设备上数据：
发送：02 03 00 00 00 01 84 39
回应:  02 03 02 00 03 BC 45
上例回复数据中：02表示设备地址为2，后面的02表示数据长度为2个字节，00 03为此时风向角度值（十六进制数），即把00 03转换成十进制就是3，表明当前的风向角度值为3度。


在组态软件中，寄存器对照表：
序号 名      称 寄存器地址 数据类型 使用状态
1 风向值寄存器 40001 整型 使用

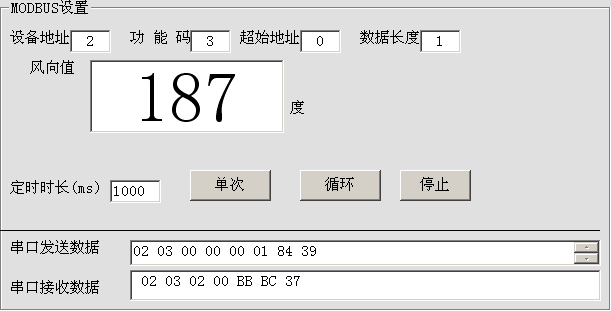

例1：读取风向值（见图1）
读取风向值，从机地址（设备号）为02，波特率为9600PC
发送：02 03 00 00 00 01 84 39
传感器返回：02 03 02 00 BB BC 37

                                                                                          图1

2）更改设备地址（功能号：0x10 ）
发送命令格式：
[原设备地址][命令号: 0x10][ 0x 10 00 00 01 02 00] [目标地址:占1个字节] [CRC16]
说明：
A、目标地址：目标地址与当前地址不能相同。
B、10 00 00 01 02 00为十六进制数，为固定值,不可更改。
比如将设备地址1，更改为2，则命令为：
01 10 10 00 00 01 02 00 02 36 50
设备响应命令：
[原设备地址][命令号: 0x10][ 0x 10 00 00 01 ][CRC16]
说明：
A、10 00 00 01 为十六进制数，固定值,不可更改。
设备地址由1改为2时，设备响应命令为：
01 10 10 00 00 01 05 09。

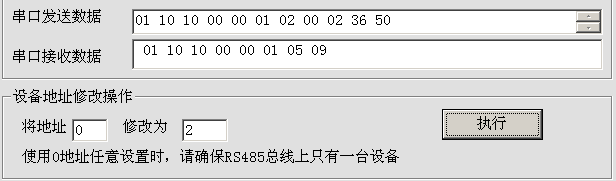

如图2所示 :

                                                                                                     图2
