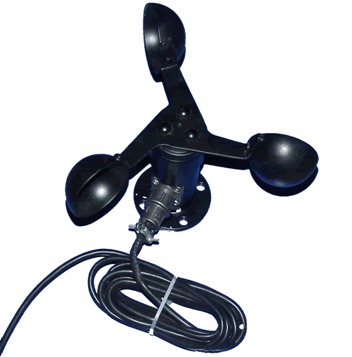

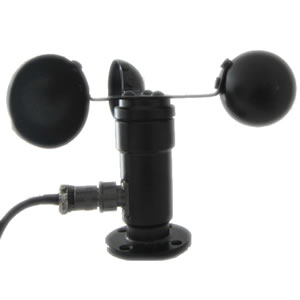

产品介绍

      LM5385B工业型风速传感器为RS485总线式传感器，是一种专门用以监测风速的检测仪表。仪器能够连续监测风速并远程显示，同时将风速转换成MODBUS-RTU标准RS485电信号传输给关联设备。
      风速传感器采用塑料材料，使用特种模具精密压铸工艺，尺寸公差甚小表面精度甚高，内部电路均经过防护处理，整个传感器具有很高的强度、耐候性、防腐蚀和防水性。电缆接插件为军工插头，具有良好的防腐、防侵蚀性能，能够保证仪器长期使用，同时配合内部进口轴承系统，确保了风速采集的精确性。
电路PCB采用军工级A级材料，确保了参数的稳定和电气性能的品质；电子元件均采用进口工业级芯片，使得整体具有极可靠的抗电磁干扰能力，能保证主机在－20℃～60℃,湿度10％─95％范围内均能正常工作。
      风速传感器体积小巧，法兰盘底座，携带、安装方便快捷、外观精美，测量精度高，量程宽，稳定性能好，低功耗，数据信息性度好，信号传输距离长，抗外界干扰能力强，信号输出形式多样，塑料材料质量轻，强度高。
      可广泛应用于温室、环境保护、气象站、船舶、 码头、重机、吊车、港口、码头、缆车、任何需要测量风速风速的场所。

 一、法兰盘底座,携带、安装方便
二、测量精度高，量程宽，稳定性能好
三、采用防护设计，防护等级高达IP65
四、具有极可靠的抗电磁干扰能力
五、信号传输距离长，抗外界干扰能力强
六、塑料材料质量轻，强度高

 风速 测量范围：0-32m/s

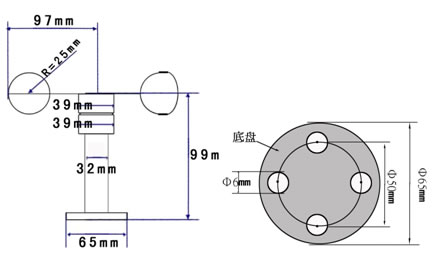

产品结构

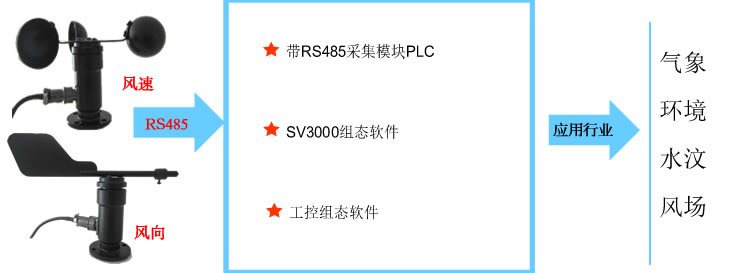

 电源及RS485通讯接口

请根据电线上标识进行接线。

通讯协议

 设备所有操作或回复命令都为16进制数据。
        默认通讯波特率：9600,8,n,1。
       基本命令格式：[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]意义如下：
A、设备地址：设备地址范围为1-249，其中产品的默认地址为2。
B、功能码：不同的应用需求功能码不同，但一般默认值为3。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，低位在前，高位在后。
1）读取数据(功能码为0x03)
         [设备地址][03][00 00][00 01][CRC16校验]设备响应：
 [设备地址][命令号][返回的字节个数][数据1][CRC16校验]响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，方向值数据占用2个字节。为整型数据。
例如：
查询2号设备上数据：
发送： 02 03 00 00 00 01 [CRC16]
回应： 02 03 02 00 1A [CRC16]
上例回复数据中：02表示设备地址为2，后面的02表示数据长度为2个字节，00 1A
为返回的风速值，在MODBUS中规定数据的低8位在前，高8位在后。
所以风速数据解析方法：风速（m/s）=0X001A/10=26/10=2.6
(16进制1A转换为10进制为26）。
2）更改设备地址（功能号：0x10 ）
注：更改设备地址后请将MODBUS设置中的设备地址更改为产品更改后的地址。
发送命令格式： [原设备地址][命令号: 0x10][ 0x 10 00 00 01 02 00] [目标地址:占1个字节] [CRC16]
说明：
A、目标地址：目标地址与当前地址不能相同。
B、10 00 00 01 02 00为十六进制数，为固定值,不可更改。
比如将设备地址2，更改为3，则命令为：
02 10 10 00 00 01 02 00 03 [CRC16]
设备响应命令：
[原设备地址][命令号: 0x10][ 0x 10 00 00 01 ][CRC16]
说明：
A、10 00 00 01 为十六进制数，固定值,不可更改。设备地址由2改为3时，设备响应命令为02 10 10 00 00 01 [CRC16]。
3）重新设置设备地址（功能号：0x10 ）
忘了原地址， 需要将产品独自连接到电脑上，注意总线上不能有其它485产品，用0
地址对其操作，指令如下：
00 10 10 00 00 01 02 00 03 CRC(双字节)
注：其中兰色为希望修改成的目标地址的值，粉色为原设备地址的值，CRC校验值客
户需自行计算（低位在前，高位在后）。
设备响应命令：
[原设备地址][命令号: 0x10][ 0x 10 00 00 01 ][CRC16]
说明：
A、10 00 00 01 为十六进制数，固定值,不可更改。
设备地址由2改为3时，设备响应命令为00 10 10 00 00 01 [CRC16]。

 主机    1套

合格证  1份

说明书  1份

产品选型

关键词： LM5385B、风速、传感器、电压、变送器、RS485、MODBUS、RTU、电流， 本产品由我司自主研发设计，若产品功能不完全满足您的需求，我司可根据您的需求免费订制。
