产品介绍

 LM2120A  PH值传感器为RS485总线式PH值传感器，采用RS232接口，标准MODBUS-RTU协议，可直接与电脑的RS232接口相连，实现土壤PH数字化。

        适用于各种场所,尤其适用于土壤、污水处理等场所。
        为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。

 1、去除被测土壤表面石子、草、树叶等覆盖物，去除表层土壤，如果土壤太干，先浇一些水，过25-30分钟之后再进行测量。
2、在测试前，请用柔软的布将探头金属表面擦拭干净。初次使用该仪器时，建议反复测试几次再读数，以免探头金属表面的保护油层对水分值和PH值造成影响。
3、在测量时，将仪器探头插入土壤，注意将探头电极要全部插入土壤里面，而且要确保电极和边上的土壤紧密接触。 为了准确测量土壤的PH值和水分值，需将探头插入土壤里约十分钟。因为土壤性质的不同，探头和土壤接触的紧密度也不同，建议测量稳定后确定最终值。
4、使用后，请将探头擦拭干净。

 1、 不要让探头插在土壤里太长时间，否则探头金属表面容易受损。
2、 使用后，确保将探头擦拭干净。
3、 仪器要远离带有磁性的物体，也不要和别的金属物一起存放，以免损坏。
4、 不能用于液体的测试。
5、 不要用手指去接触探头，手指上的油脂会影响探头电极间的导电性能，导致测量数据不准。

技术参数

使用说明

 一、按下图所示接线

   接上电源，将RS232串口线直接与电脑的RS232相连接。

2． 设备地址设置
        默认都为1。

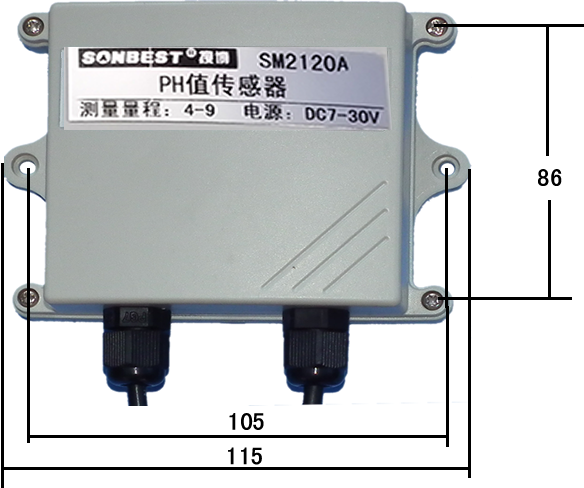

3. 安装尺寸

 设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-35,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，高位在前，低位在后。
1）读取数据(功能码为0x03 )
[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
注：数据长度为2字节，PH值查询数据长度固定为0x00 01
设备响应：
[设备地址][命令号][返回的字节个数][数据1][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，PH值数据占用2个字节。为整型数据。
例如：查询1号设备上CO2含量值传感器数据：
发送：01 03 00 00 00 01 [CRC16校验]
回应: 01 03 02 03 75[CRC16校验]
上例回复数据中：01表地址1，02表数据长度为2个字节，由于测点数据长度占2
个字节，比如第1个数据为03 75(都是十六进制), 折成10进制方法:
V=256*0x03+0x75=885.
实际值需要将测量值除以100，如果测得的值为：885,即实际PH值为8.85。
在组态软件中，寄存器对照表：
2）查询设备地址（功能号：0x25辅助命令号：0x02 ）
若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设
备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x25][ 辅助命令号：0x02] [00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。
比如查询当前设备地址，命令为 FA 25 02 00 00 01 99 FE
设备响应:
02 25 01 18 11 CD
设备响应格式：[设备地址][命令号] [数据长度:1字节] [随机字节：1字节] [CRC16]
比如：02 25 01 18 11 CD 表明设备地址为02 。

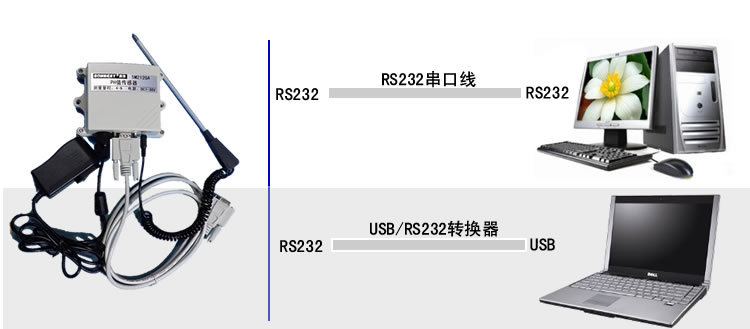

   与带串口的台式机及笔记本的连接方式

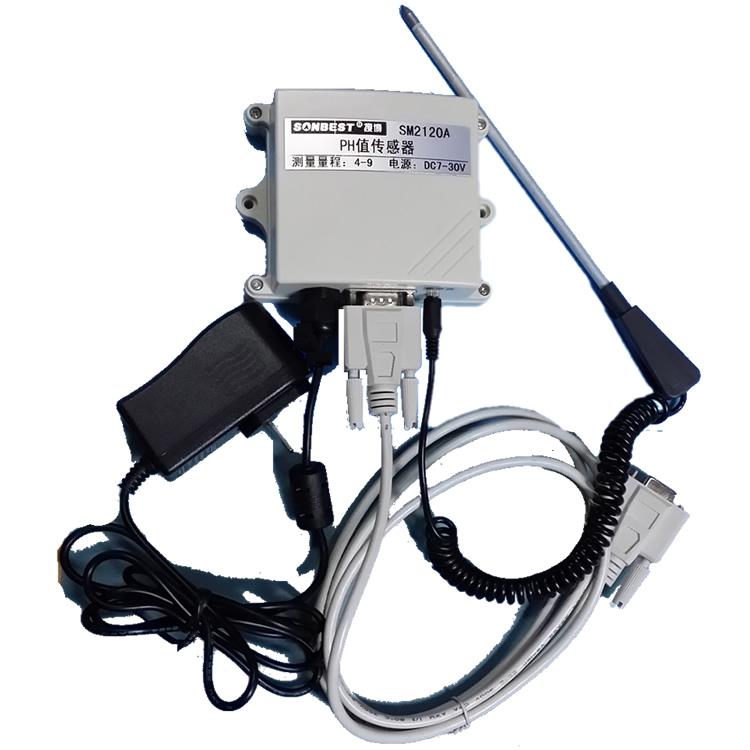

产品照片

配件清单

关键词： 土壤酸碱度,PH值传感器,土壤PH,RS232 PH值,RS485酸碱度,酸碱度仪，PH值计,MODBUS-RTU， 本产品由我司自主研发设计，若产品功能不完全满足您的需求，我司可根据您的需求免费订制。
