产品介绍

LM2121B PH值传感器为RS485总线式PH值传感器，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。

 适用于各种场所,尤其适用于土壤、污水处理等场所。
 为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。

 1、电极在测量前必须用已知PH值的标准缓冲溶液进行定为校准，为取得更正确的结果，已知PH值要可靠，而且其PH值愈接近被测值愈好。
2、取下电极保护套后要注意，在塑料保护栅内的敏感玻璃泡不与硬物接触，任何破损和擦毛都会使电极失效。
3、测量完毕，不用时应将电极保护套套上，保护套内应放少量3.3mol/L氯化钾溶液，以保持电极球泡的湿润。
4、电极的引出端，必须保持清洁和干燥，绝对防止输出两端短路，否则将导致测量结果失准或失效。
5、电极避免长期浸在蒸馏水中货蛋白质溶液和酸性氟化物溶液中，并防止和有机硅油脂接触。
6、电极经长期使用后，如发现梯度略有极爱内地，则可把电极下端浸泡在4%HF（氢氟酸）中3-5秒钟，用蒸馏水洗净，然后在氯化钾溶液中浸泡，使之复新。
7、被测溶液中如含有易污染敏感球泡货堵塞液接界的物质，而使电极钝化，其现象是敏感梯度降低，货读数不准。如此，则应根据污染物质的性质，以适当溶液清洗，使之复新。
8、凡需测量能溶解聚碳酸树脂的有机溶剂，请选用PH符合电极中玻璃外壳型号电极。
注：选用清洗剂时，如能溶解聚碳酸树脂的清洗液，如四氯化碳，三氯乙烯，四氢呋喃等，则可能把聚碳酸树脂溶解后，涂在敏感玻璃球泡上，而使电极失效，请慎用！

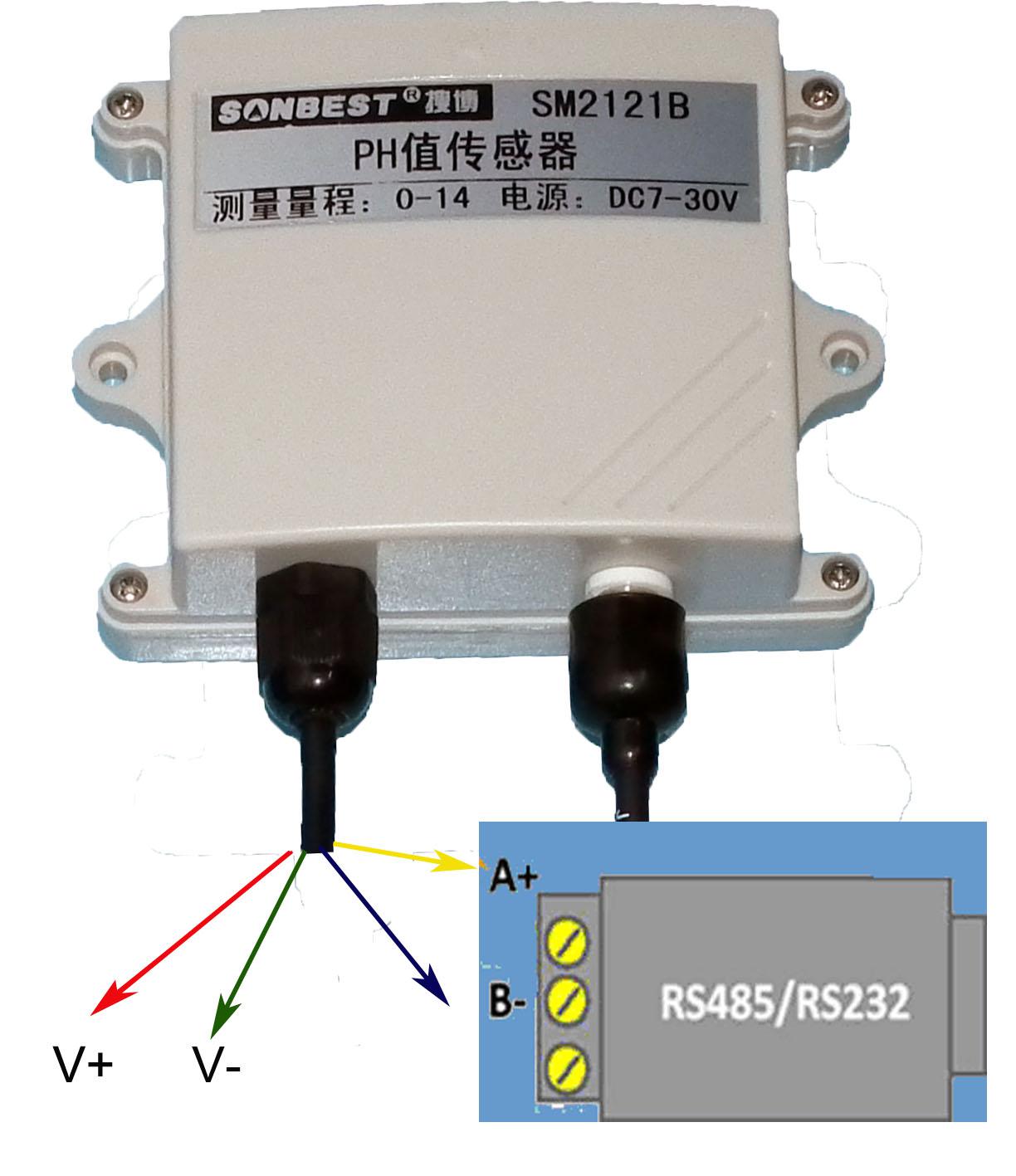

接线说明

 直接使用设备自带的一进一出两根引线，左右两侧都为RS485引线，可根据颜色提示进行接线。

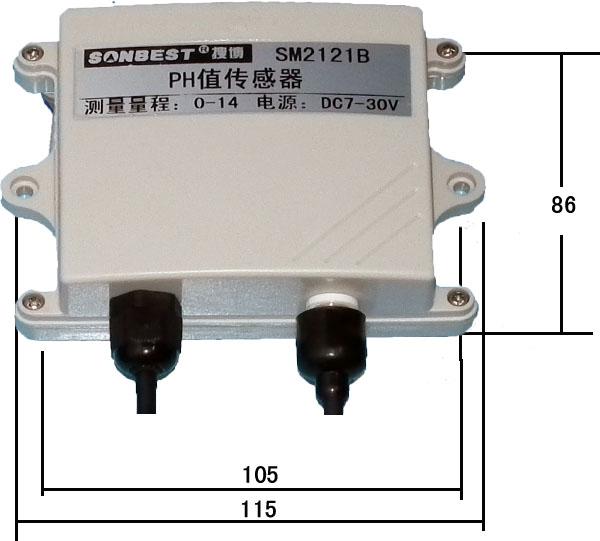

外形尺寸

通讯协议

设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。

基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-35,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度E、CRC校验：CRC16校验，低位在前，高位在后。
1）读取数据(功能码为0x03 )
[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
注：数据长度为2字节，PH值查询数据长度固定为0x00 01
设备响应：
[设备地址][命令号][返回的字节个数][数据1][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，PH值数据占用2个字节。为整型数据。
例如：查询1号设备上PH值的数据：
发送：01 03 00 00 00 01 84 0A
回应: 01 03 02 02 6B F8 CB
上例回复数据中：01表地址1，02表数据长度为2个字节，由于测点数据长度占2
个字节，比如第1个数据为02 6B (都是十六进制), 折成10进制方法:
V=16*16*2+16*6+1*B=619.

即为：619,即实际值为6.19。

2）更改设备地址（功能号：0x06辅助命令号：0x0B ）
发送命令格式：
[设备地址][命令号:0x06][ 辅助命令号：0x0B] [00 00] [目标地址:占1个字节] [CRC16]
说明：
A、目标地址：值范围为1-35，目标地址与当前地址不能相同。
B、00 00为十六进制数，为固定值,不可更改。
比如将设备地址1，更改为2，则命令为：
01 06 0B 00 00 02 0A 2F
设备响应: 02 25 01 02 90 06
设备响应格式：
[设备地址][ 命令号] [数据长度:1字节] [设备地址] [CRC16]
3）查询设备地址（功能号：0x25辅助命令号：0x02 ）
若不知道当前设备地址、且总线上只有一个设备时，可以通过此命令查询当前设备地址。
发送命令格式：
[设备地址：0xFA][命令号:0x25][ 辅助命令号：0x02] [00 00 01] [CRC16]
说明：
A、设备地址0xFA为通用设备查询地址。
B、00 00 01为十六进制数，为固定值,不可更改。
比如查询当前设备地址，命令为 FA 25 02 00 00 01 99 FE
设备响应:
02 25 01 02 90 06
设备响应格式：
[设备地址][命令号] [数据长度:1字节] [设备地址] [CRC16]
4）量程缩放系数设置（功能号：0x06辅助命令号：0x0A ）
        当数据与参照标准有误差时，我们可以通过调整量程缩放系数据来减小显示误差。此参数用于设备出厂前校正，用户无校正设备，建议使用不要更改此值。               将PH复合电极放入到标准的PH=4的酸溶液中，读出参数。再将PH符合电极放入到标准的PH=9.18的碱溶液中，读出参数。单击“计算量程缩放系数”，计算出量程缩放系数，再写入该参数。
