_ 对烟气有很高的灵敏度
 _ 也可以探测HC、有机挥发气体等成分
 _ 探测0~2000ppm范围的烟气
 _ 卓越的长期稳定性
 _ 使用方便，寿命长
 _ 超低能耗
 _ 受温湿度环境影响很小

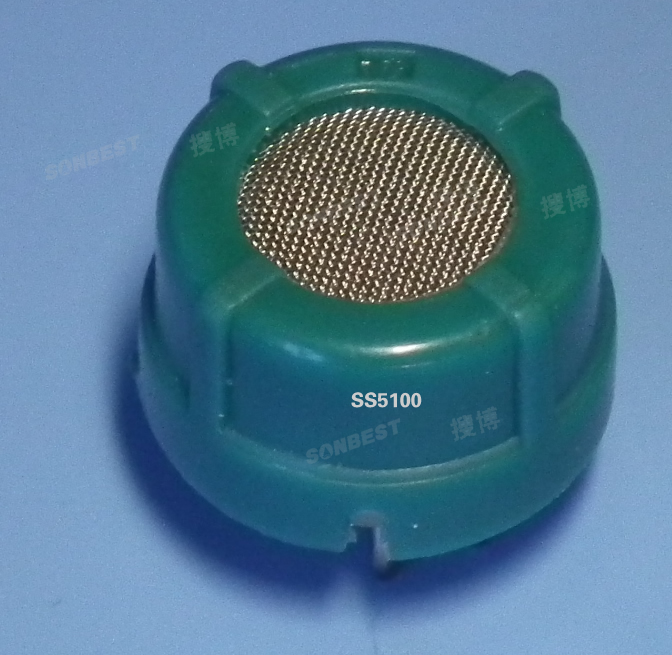

   烟雾传感器SS5100可以探测0~2000ppm范围的烟气，也可以探测HC、有机挥发气体等成分。

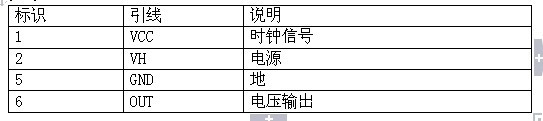

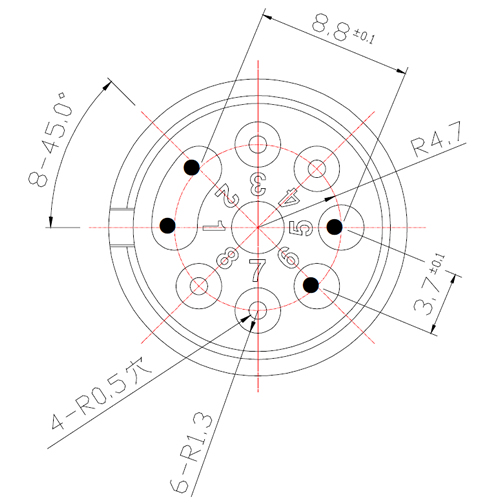

　 该传感器常用于家庭和工厂的气体泄漏装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等的探测。SS5100提供4 脚封装，可选配插座，方便切换,详见尺寸图。

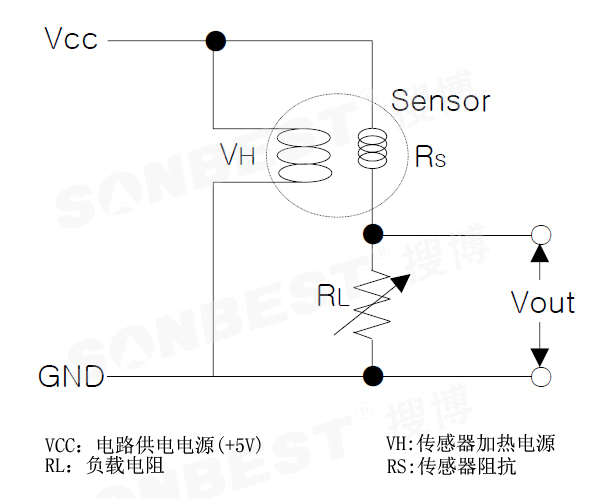

基本应用电路

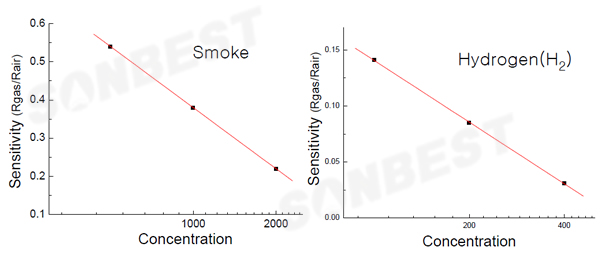

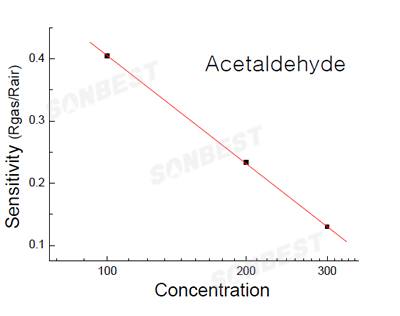

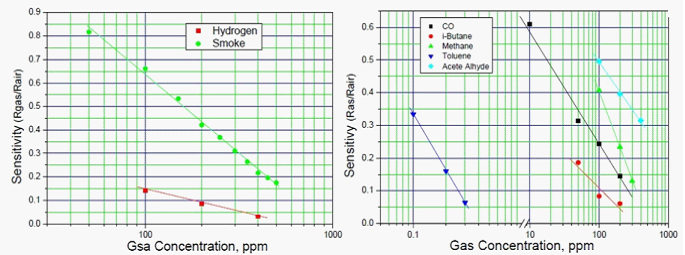

灵敏度测试

负载阻抗等级表
　　比如传感器阻抗为RS=400kΩ,负载阻抗RL=100kΩ, 那输出电压Vout=1.0±0.2Volt。实阻应用中，可根据传感器阻抗适当调节负载阻抗的大小。请参考下表。
Rrank RL Rs Rank RL Rs Rank RL Rs
10A 10kΩ 32~52kΩ 10D 39kΩ 125~204kΩ 10G 150kΩ 525~785kΩ
10B 15kΩ 52~78kΩ 10E 62kΩ 204~325kΩ 10H 240kΩ 785~1,260kΩ
10C 24kΩ 78~125kΩ 10F 100kΩ 325~525kΩ

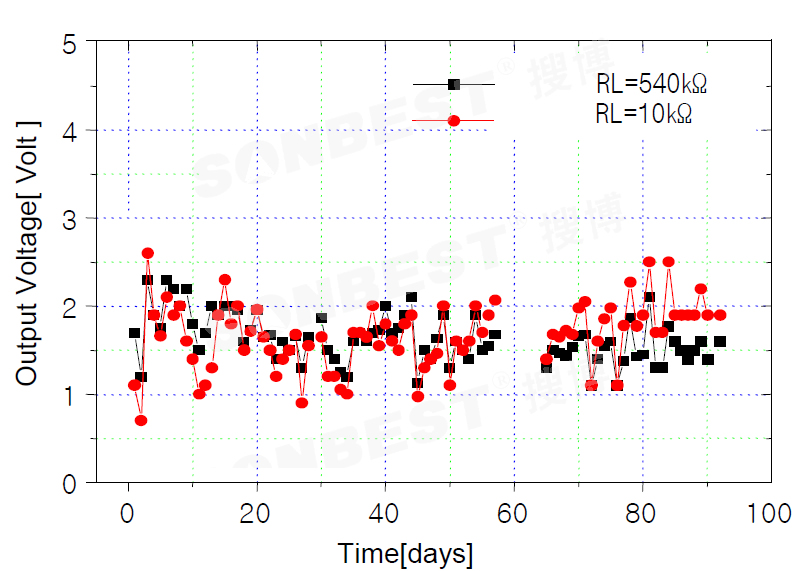

稳定性测试
