产品特色
对烟气有很高的灵敏度
_ 也可以探测HC、有机挥发气体等成分
_ 探测0~2000ppm范围的烟气
_ 卓越的长期稳定性
_ 使用方便，寿命长
_ 超低能耗
_ 受温湿度环境影响很小
_ 直接1-5V电压输出
产品介绍
烟雾传感器SS5100V可以探测0~2000ppm范围的烟气，也可以探测HC、有机挥发气体等成分。
应用与方案
该传感器常用于家庭和工厂的气体泄漏装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等的探测。SS5100V提供3脚2.54mm间距插针封装，方便测试,详见尺寸图。

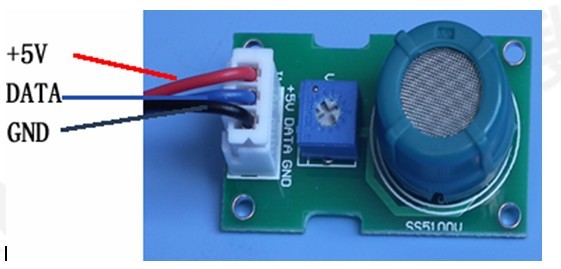

接口说明
传感器接口为3芯接插件，3个引脚功能如下表所示：
|
标号 |
说明 |
|
+5V |
供电电源正，DC5V+ |
|
DATA |
电压信号输出 |
|
GND |
供电电源负 |
技术参数
|
参数 |
值 |
|
供电电压 |
5.0V±2% |
|
工作温度 |
-10°C ~70°C |
|
测量气体 |
(Alcohol, CO, H2, HC, LPG/NG, Tobacco, VOCs |
|
传感器检测类型 |
半导体 |
|
加热阻抗(RH) |
15Ω±0.2Ω |
|
测量范围 |
0-2000ppm |
|
输出电压 |
1-5V |
|
灵敏度特性 |
0.060 ≤ β ≤ 0.167 （β=Rs,gas/Rs,air） |
|
功耗 |
<760? |
|
响应时间 |
<10s |
|
恢复时间 |
<20s |
|
存储温度 |
-20°C ~80°C |
|
外形尺寸 |
37mm*22mm |
灵敏度测试
检测原理
模块采用进口传感器作为核心检测元件，当加电后，传感器内部加热元件开始工作，传感元件开始检测周边空气中的气体含量，当烟气含量越大时，传感器阻抗越小，即RS越小，在日常室内，RS值约为10-30 kΩ，当烟气含量达到2000ppm时，RS值几乎为0Ω。
比如传感器阻抗为RS=30kΩ,负载阻抗RL=6kΩ, 那输出电压Vout=1.0±0.2Volt。实阻应用中，可根据传感器阻抗适当调节负载阻抗的大小。
校准方式
传感器加电后1-5分钟后，调节电位器，在室内烟气浓度很低，使输出电压为1V±0.2Volt。
稳定性测试
外形尺寸
外形尺寸为37x22,安装孔位置为32.2*17.7。
产品选型
|
产品型号 |
产品型号 |
输出类型(输入电压: 5Volt) |
备注 |
|
电压输出型 |
SS5100VV |
1~5V电压输出 |
|
|
电流输出型 |
SS5100VI |
4-20mA输出 |
|
|
电压输出报警型 |
SS5100VR |
电压输出(0.5~5Volt),电平输出 : Hi(4V), Low(0V) |
|
|
RS232串口型 |
SS5100VA |
RS232串口 |
|
|
RS485总线接口型 |
SS5100VB |
RS85 Modbus-RTU协议 |
|

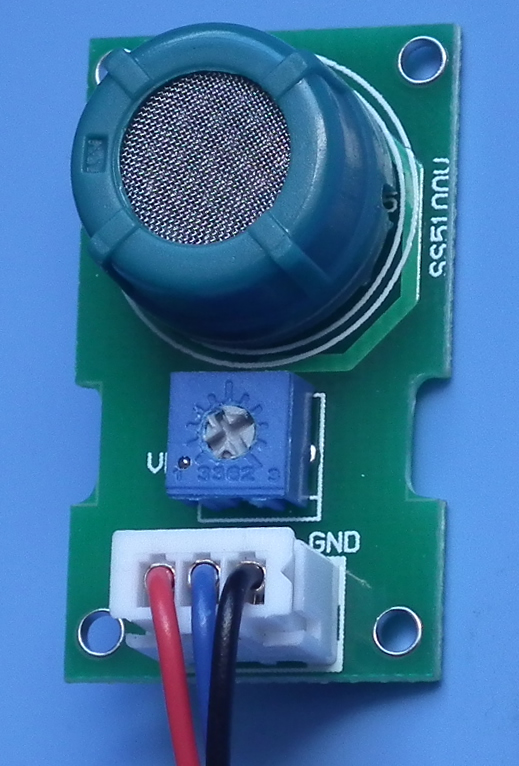

产品照片
