LM3001V2系列土壤水分传感器为可远距离传输的土壤水分传感器，可长期埋设于土壤和堤坝内使用，对表层和深层土壤进行墒情的定点监测和在线测量，也叫农田墒情检测仪。采用0-20mA、0-5V或RS485工业通用接口，可直接接入各种显示仪表，实现土壤水分监测。与数据采集器配合使用，可作为水分定点监测或移动测量的仪器。土壤的各种理化性状、地形的差异作用、气候变化和人为的土壤管理措施对土壤水分状况有不同的影响，地表特征与土壤水分状况也存在着依次的相关性。
     LM3001V2是一种高精度、高可靠性、受土壤质地影响不明显的快速土壤水分测量传感器。传感器采用世界先进的最新FDR原理制作，其性能和精度可与TDR型和FD型土壤水分传感器相媲美，并在可靠性与测量速度上具有更大的优势。

          为普及使用该类型的土壤水分传感器,我司特推出了全系列土壤水分传感器产品。我们的产品有如下几个特点：
1.工厂批量生产，一致好，精度高，响应速度快
2.采用优质不锈钢探针，强度高，永不生锈
3.测试方便，可以直接插入土壤，也可以埋于土中
4.防水防尘，可以直接置于泥水中长期使用
5.品种多，接口全
        高性价格本产品可应用在(1) 农场自动化灌溉系统 (2) 温室大棚种植土壤水分控制系统(3) 食用菌水分控制系统（4）沙漠地区农业自动化滴灌系统。其它需要监测土壤水分的各种场合等。

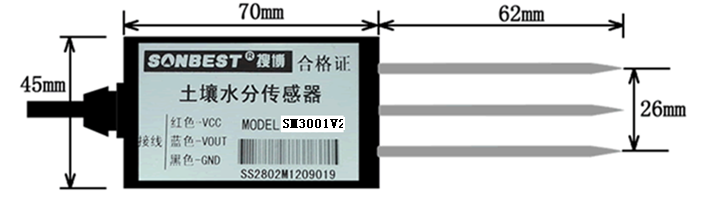

技术参数

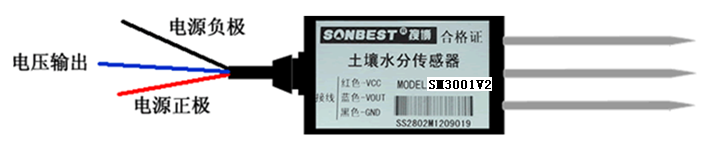

  设备为三芯输出接口，红线、黑线是传感器电源接口，兰线是电流输出接口。
具体颜色与引脚定义如下表所示：
说明             线色   技术说明
供电电源正 红色   5V电源电压正极
供电电源负 黑色   5V输入电压负极
电压输出正 兰色   0-4.5V对应水分重量比含水率0-24%（体积比0-100%）
电压输出负 黑色   电压信号地






        土壤含水率：规定条件下测得的土壤中水的量，以土壤的烘前质量与烘干质量的差数对烘干质量的百分率表示。简单地说就是：（湿重-干重）/干重×100%，含水率为土壤中自由水的质量在土壤总质量中占的百分比。实际使用时，当土壤中的含水量超过24%时土壤已达到饱和且呈溢出水状态，因此检测含水量超过24%的值没有实际意义。农作物正常生长所需的适宜含水率土壤为12%-20%范围之内。因此仅需要检测低于饱和含水量24%的含水量就满足灌溉和各种生产实际需要了。因此该传感器的动态定为0-24%检测范围表示为0-100%的土壤含水率输出。
        因输出为模拟量，设计时为防止量程溢出，在常用水中，最大输出值约为3.3V。故DC4.5V可作为设定的满量程。下面介绍电流与具体水分数值的关系。本设定的水分检测量程为0-24%，那电流与湿度的关系如下表所示：若水分满量程记为V1，读出的电流值为V,那实际对应的水分含量值HR为：
HR=V*HA/V1 ，则常用数据可列表如下：
