为普及物联网应用，我司推出无线系列土壤水分传感器,水分及温度一体化土壤水分无线传感器，让农业监测及土壤状态监测更容易。







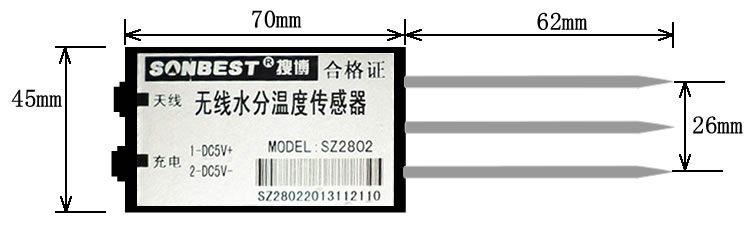

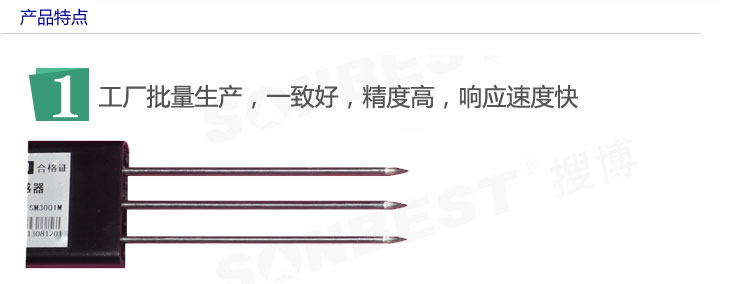

       无线土壤水分温度传感器  SZ2802    1台

      吸盘天线                1根

      4000mAH充电电池   1块

      电池充电数据线



推荐选配配套采集器一套：

       DC9V电源                1个

      RS232数据线            1条

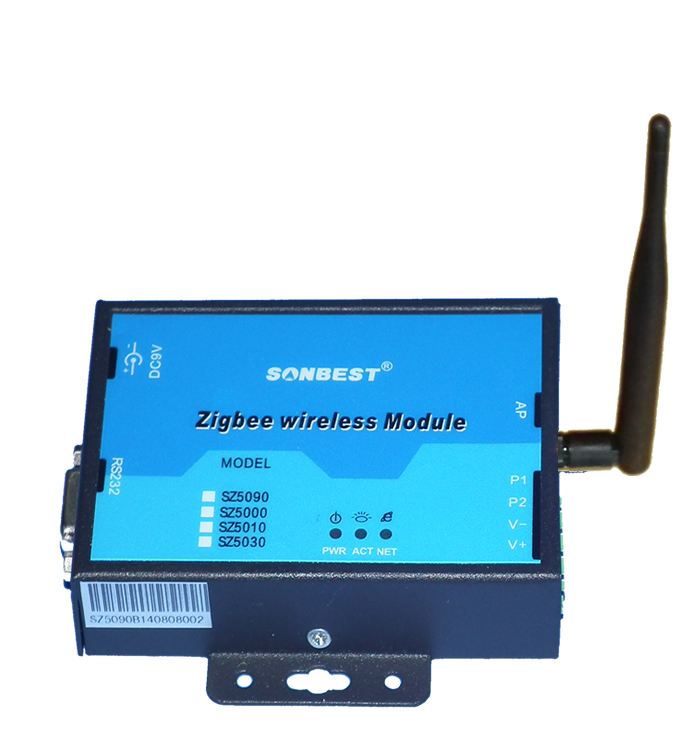

      无线数据采集器  SZ1900       1台

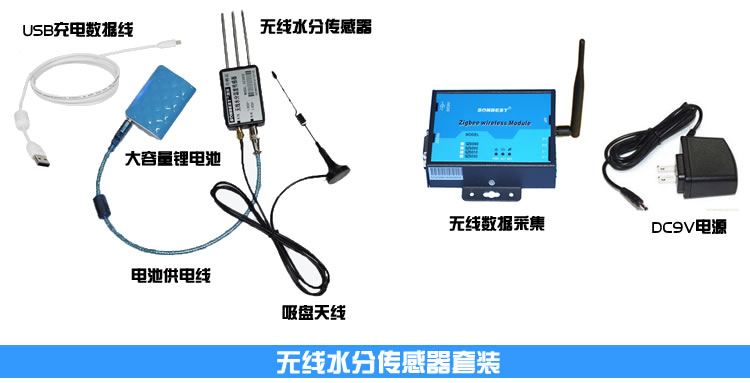

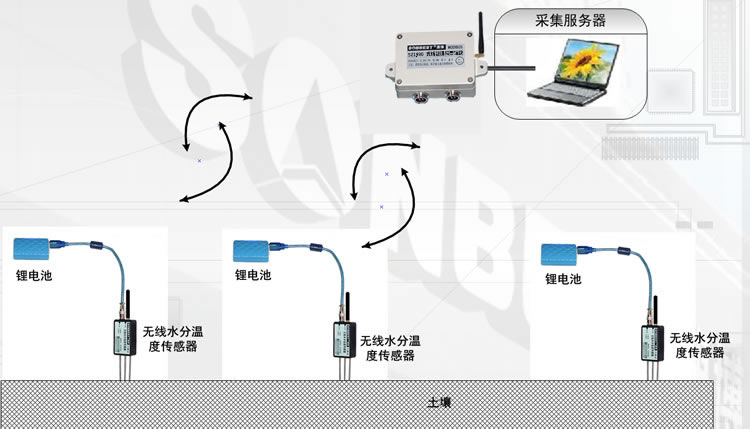

以下是一套无线水分传感器及无线数据采集器套装

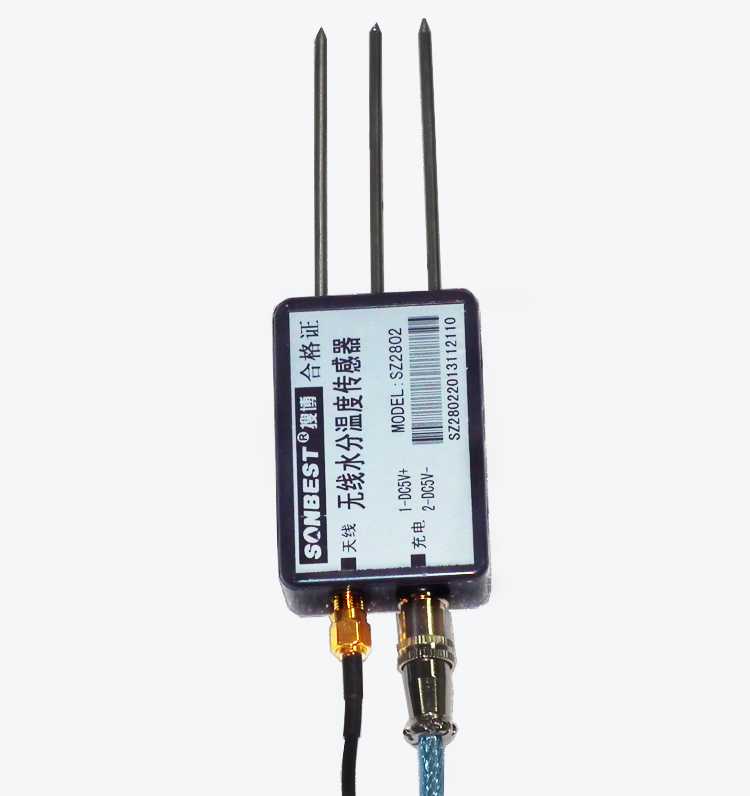

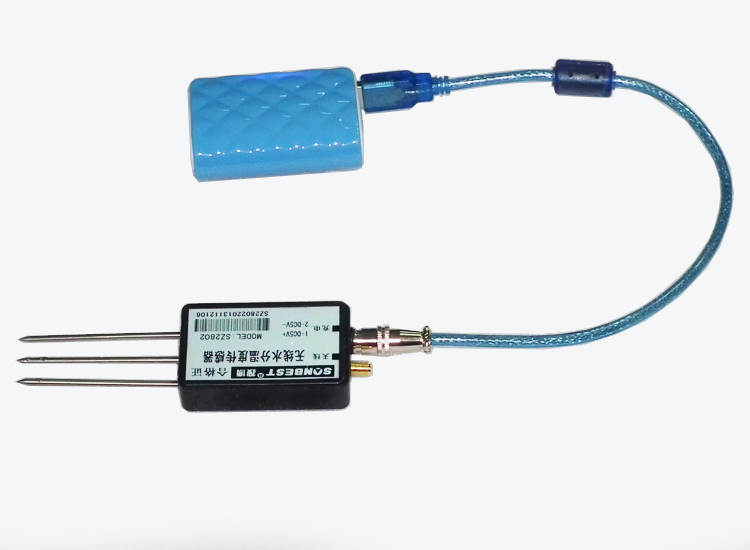

正面实物照片

传感器由充电宝（内置4000mAH电池）供电

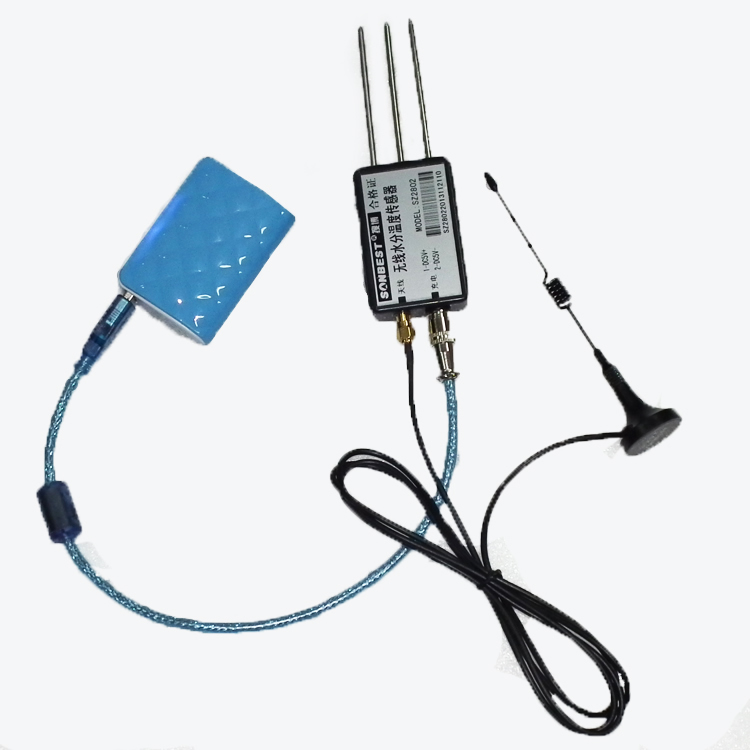

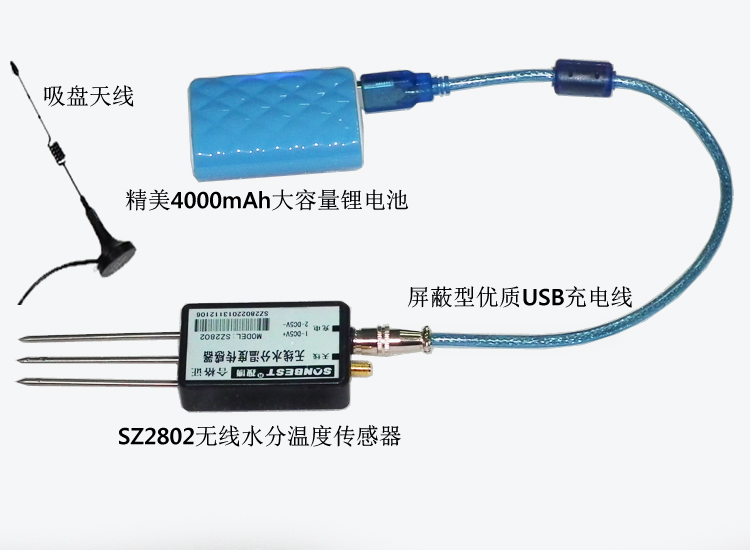

配吸盘天线及充电宝后无线水分温度传感器实物照片

 产品配标内容，天线可更换为垂直小天线









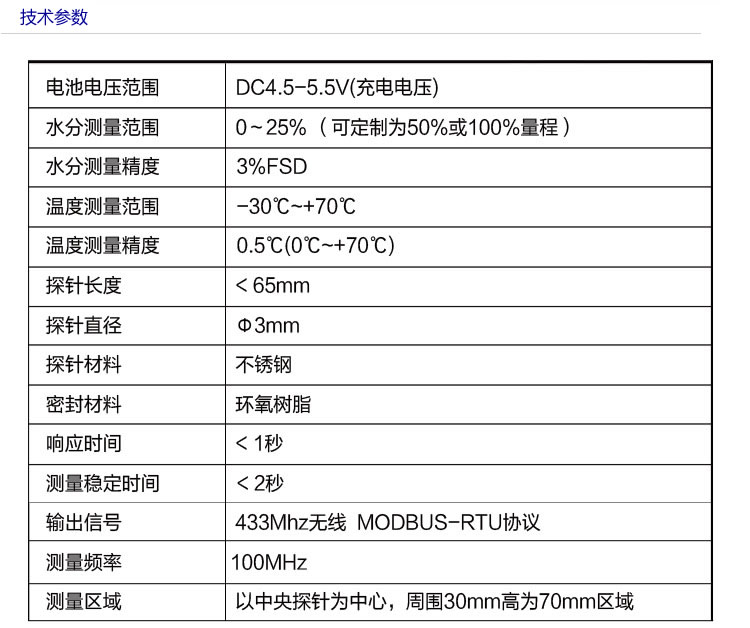

土壤含水率：规定条件下测得的土壤中水的量，以土壤的烘前质量与烘干质量的差数对烘干质量的百分率表示。简单地说就是：（湿重-干重）/干重×100%，含水率为土壤中自由水的质量在土壤总质量中占的百分比。实际使用时，当土壤中的含水量超过24%时土壤已达到饱和且呈溢出水状态，因此检测含水量超过24%的值没有实际意义。农作物正常生长所需的适宜含水率土壤为12%-20%范围之内。因此仅需要检测低于饱和含水量24%的含水量就满足灌溉和各种生产实际需要了。因此该传感器的动态定为0-24%检测范围表示为0-100%的土壤含水率输出。 实际输出时水分检测量程为0-24%。











通讯协议

  设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。

基本命令格式：

[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验：2字节]

意义如下：

A、设备地址：设备地址范围为1-35,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。

B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。

C、起始地址：查询或操作寄存器起始地址。

D、数据长度：读取的长度。

E、CRC校验：CRC16校验，高位在前，低位在后。



1）参数查询(功能码为0x03 )

[设备地址][03][00][数据长度][CRC16校验：2字节]

设备响应：

[设备地址][命令号][返回的字节个数][数据][CRC16校验]

响应数据意义如下：

A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。

B、数据长度： 值范围1-7。

传感器内置了7个数据寄存器。



寄存器地址	含义	类型	值范围为(10进制)：	实际值
4x0001	水分含量	无符号整型	0-10000	0-100
4x0002	温度	无符号整型	-5500-12500	-55-125
4x0003	量程缩放系数	无符号整型	2000-50000	0.2-5
4x0004	偏移校准值	无符号整型	-100-100	-10.00-10.00
4x0005	水分显示最大值	无符号整型	0-10000	0-100
4x0006	不分显示最小值	无符号整型	0-1000	0-10
4x0007	设备地址	无符号整型	1-35	1-35





例如：查询1号设备上水分及温度传感器数据：

发送：01 03 00 00 00 02 C4 0B

回应:  01 03 02 071C082C[CRC16]

上例回复数据中：01表地址1，02表数据长度为2个字节，由于测点数据长度占两个字节，比如第一个数据为071C, 折成10进制即为：1820,因模块分辨率为0.01,该值需除以100,即实际值为18.20%,082C为温度值，计算方法相同。

    在组态王或力控组态软件中，水分寄存器地址为：4x0001,温度值寄存器地址为：4x0002

2）量程缩放系数（功能号：0x06辅助命令号：0x0A ）

   当设备量程整体放大或缩小，我们可以通过此参数来调整，使显示值整体缩放。

发送命令格式：

[设备地址][命令号:0x06][ 辅助命令号：0x0A] [00 00] [参数值:占2个字节] [CRC16]

比如将设备地址量程缩放系数更改为1.05，实际参数需乘10000,即十进制值为10500,对应16进制数据为29 04，我们可以用设备地址通配值（0XFA,即250）来设置，当然也可以直接用当前设备地址对设备进行操作：

命令为： FA 060A00 29 04 81 CA

设备响应: 01 00 29 041F8B

响应格式为：

设备响应格式：[设备地址][ 00] [参数值：2个字节] [CRC16]

若设备正确响应，表明参数设置成功



3）偏移校准值（功能号：0x06辅助命令号：0x0A ）

   当显示值整体偏大或偏小，我们可以通值此能数，使显示值整体偏移

发送命令格式：

[设备地址][命令号:0x06][ 辅助命令号：0x0A] [02 00] [参数值:占2个字节] [CRC16]

比如将显示值整体偏移-3%Rh,那系数为-3.00，实际参数需乘100,即十进制值为-300,对应16进制数据为FE D4，我们可以用设备地址通配值（0XFA,即250）来设置，当然也可以直接用当前设备地址对设备进行操作：

命令为： FA 060A02 FE D4 7E 66

设备响应: 01 02 FE D4 E0 27

响应格式为：

设备响应格式：[设备地址][ 00] [参数值：2个字节] [CRC16]

若设备正确响应，表明参数设置成功



4）水分显示最大值（功能号：0x06辅助命令号：0x0A ）

   我们可以用此参数来设置水分计能够显示的最大值。

发送命令格式：

[设备地址][命令号:0x06][ 辅助命令号：0x0A] [04 00] [参数值:占2个字节] [CRC16]

比如将水分含量显示值最大允许为100%,那实目标参数为100.00，实际参数需乘100,即十进制值为10000,对应16进制数据为 27 10，我们可以用设备地址通配值（0XFA,即250）来设置，当然也可以直接用当前设备地址对设备进行操作：

命令为： FA 060A04 2710 C4 64

设备响应: 01 04 27 10 00 25

响应格式为：

设备响应格式：[设备地址][ 00] [参数值：2个字节] [CRC16]

若设备正确响应，表明参数设置成功

5）水分显示最小值（功能号：0x06辅助命令号：0x0A ）

   我们可以用此参数来设置水分计能够显示的最小值，此小于此值时，都显示为0。

发送命令格式：

[设备地址][命令号:0x06][ 辅助命令号：0x0A] [06 00] [参数值:占2个字节] [CRC16]

比如将水分含量显示值最大允许为3%,那实目标参数为3.00，实际参数需乘300,即十进制值为300,对应16进制数据为012C，我们可以用设备地址通配值（0XFA,即250）来设置，当然也可以直接用当前设备地址对设备进行操作：

命令为： FA 060A06 012C7FD5

设备响应: 01 06 012CE1 94

响应格式为：

设备响应格式：[设备地址][ 00] [参数值：2个字节] [CRC16]

若设备正确响应，表明参数设置成功

6）设备地址设置（功能号：0x06辅助命令号：0x0A ）

   我们可以用此参数来设置设备的设备地址，值范围为1-35,注意，为方便用户对设备地址的查询，设备带有通配地址250，即0xFA,当多个设备在总线上时，请不用使用通配地址对设备进行参数操作。

发送命令格式：

[设备地址][命令号:0x06][ 辅助命令号：0x0A] [08 00] [参数值:占2个字节] [CRC16]

比如不清楚当前设备地址，可以直接用通配地址对设备进行地址设置，我们将当前设置地址设置为1，命令为： FA 060A08 00 01 DF 9B

设备响应: 01 08 00 01 41 DA

响应格式为：

设备响应格式：[设备地址][ 00] [参数值：2个字节] [CRC16]

若设备正确响应，表明参数设置成功
